Système de réparation de canalisation sans terrassement Quick lock + manchon

Le QUICK LOCK est une technique de réhabilitation des canalisations sans tranchée par chemisage partiel. Le système QUICK LOCK permet de réparer une canalisation sans terrassement tout en laissant passer, lors de l'opération, les effluents à travers son passage central.

Le système QUICK LOCK est totalement mécanique et fonctionne sur la base de la compression d'une manchette en acier inoxydable. Il n'y a aucune nécessité de colle, de résine, de tissu de fibre de verre.

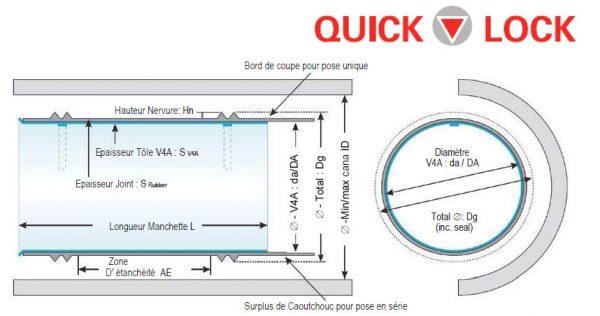

Le système de réhabilitation de canalisations QUICK LOCK se compose d'une manchette d'acier inoxydable (longueur 400 ou 500 mm) dotée d'une crémaillère mécanique et d'un joint EPDM qui la recouvre.

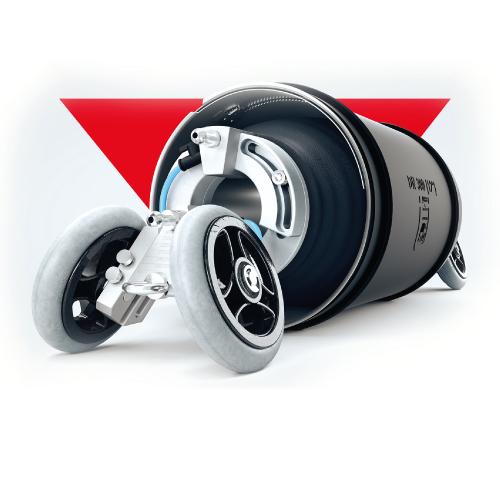

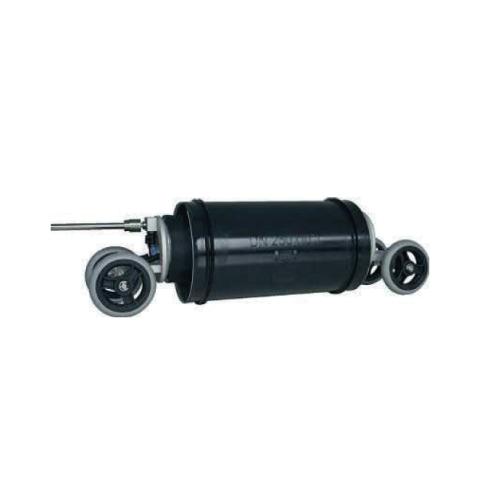

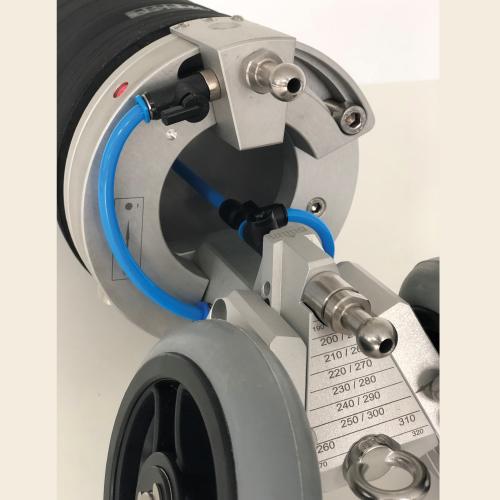

Un packer adapté au diamètre de la canalisation (DN 150 au 800) permet de positionner la Quick Lock au niveau de la fuite ou de la fissure (un laser peut aussi être utilisé pour plus de précision). Puis, ce même packer est gonflé de sorte à ouvrir la crémaillère de la manchette en acier inoxydable (système breveté) et à sceller ainsi définitivement le joint élasto-plastique «EPDM» contre la paroi de la canalisation.

Les matériaux qui entrent dans la conception du QUICK LOCK sont utilisés dans la construction d'ouvrages enterrés et assurent une longue durée de vie : un acier inoxydable V4A de type 1.4571, un joint en EPDM.

La qualité de l'acier inoxydable V4A a une durée de vie presque illimitée dans tous les milieux.

Le système QUICK LOCK fait totalement abstraction des contraintes de temps de polymérisation, des problèmes d'infiltrations d'eau et des conditions climatiques. Le QUICK LOCK est le seul système qui peut être appliqué sur tout type de conduites. Cette technique permet de réaliser et d'assurer l'étanchéité sur le tronçon tout en respectant l'environnement.

Le système bénéficie d'un avis technique CSTB sous le n° 17/09-216.

Télécharger le tableau de résistance pression
