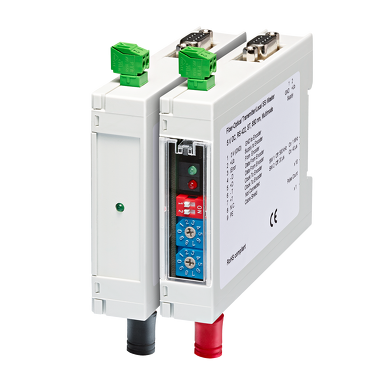

Système de transmission par fibre optique pour codeurs absolus SSI - LWLA

Fibre optique - transmission de données sûre dans des conditions environnementales défavorables.

Système de transmission par fibre optique pour codeurs absolus SSI. Le système se compose d'un émetteur à fibres optiques et d'un récepteur à fibres optiques. L'émetteur à fibres optiques convertit les données électriques d'un codeur absolu usuel avec interface sérielle synchrone (SSI) en signaux optiques à fibres optiques. Le module récepteur reconvertit les signaux optiques en signaux électriques SSI. Les modules à fibres optiques sont prédestinés à des transmissions de signaux fiables dans des environnements sensibles aux perturbations. La transmission des signaux s'effectue via un câble en fibre optique qui peut transmettre des valeurs absolues jusqu'à 2000 mètres. Grâce à la LED d'état sur la face avant, il est possible de surveiller facilement le fonctionnement.

Mécaniquement

• Portée : 2000 m
• Dimension : 19 mm x 92 mm x 110 mm
• Température de fonctionnement : -10 °C ... 70 °C
• Indice de protection : IP20IP40

Électrique

• Interfaces : SSI, binär, SSI, gray
• Encodage des entrées : D+, D-, C+, C-
• Encodage des sorties : D+, D-, C+, C-
• Tension d'alimentation : 5 V DC, 10...30 V DC
• Vitesse de transmission : Mbit/s

Fiche technique

Fibre optique LWLA
PDF - 640,7 KB | 09.2025

Instructions d'utilisation

LWL - SSI
Multilingue: Allemand, Anglais
PDF - 353,7 KB | 09.2025

Certificat de conformité

LWL-S-SSI, LWL-E-SSI CE
Multilingue: Allemand, Anglais, Français
PDF - 19,2 KB | 09.2025

CAD mécanique / STEP

LWLA.XXX
ZIP - 439,1 KB | 09.2025

Fiabilité de la transmission

Transmission de données sûre jusqu'à 2000 m
Résistant contre des champs électromagnétiques extrêmement forts

Mise en service facile

Transmission de données par fibre de verre
Fréquence d'horloge 1 ... 99 bits réglables par codeur.
LED pour surveillance de la tension d'alimentation et de la fréquence d'horloge.
Montage sur rails DIN avec dimension réduite - largeur de 19 mm seulement.

Domaines d'utilisation

• Techniques de contrôle des process et d'automatisation
• Grues
• Installations haute tension
• Industrie lourde
• Eoliennes
• Technique des entraînements
• Laminoirs
