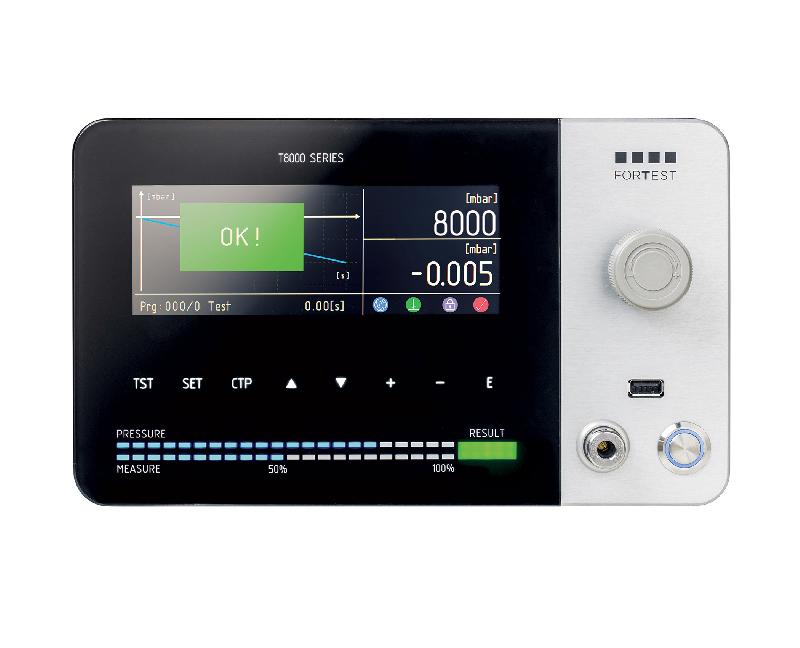

T8710 - Appareil de test d'étanchéité universel pour micro-flux ForTest avec capteur de débit et connectivité avancée

Mesure d'étanchéité avec capteur de débit

L'affichage des fuites en modalité volumétrique (cm3/h ou cm3/min), avec un appareil classique de test d'étanchéité, est lié à la configuration du volume de la pièce testée qui, à travers des algorithmes mathématiques, permet de convertir la chute de pression en chute volumétrique. Pour se libérer de ce système, nous avons créé le test d'étanchéité par débit T8710 qui, grâce à un capteur massique et à un capteur de pression, affiche les fuites détectées directement en modalité volumétrique, sans nécessité de configurer le volume testé.

Caractéristiques principales :

• Flexibilité en cas de grande variabilité des volumes testés.
• Analyse intuitive de l'évolution du cycle d'essai.

Connectivité sans limites

Le nouveau T8710 est doté des ports suivants :

• USB esclave, RS232, RS485, Can bus et TTY.
• Option : port Ethernet et connecteur 26 pôles (4 entrées et 8 sorties totalement programmables), permettant une interface avec des vannes externes, des barrières de sécurité, des interrupteurs, etc.

Le panneau façade est équipé d'un port USB maître pour connecter une clé USB, permettant :

• La mémorisation des essais effectués.
• La sauvegarde/restauration des paramètres.
• La mise à jour du microprocesseur.

La connexion à des imprimantes thermiques, des lecteurs de codes-barres / datamatrix et des marqueuses se fait automatiquement via le menu interne.

Fonctionnement hybride

Le T8710 se distingue par :

• Une injection continue de l'air d'essai, contrairement à un système classique.
• La mesure directe du flux de fuite, allant de quelques cm3/min à plusieurs centaines, selon l'application.

Ce système hybride offre :

• Une capacité à mesurer des fuites supérieures à celles des systèmes classiques.
• Une définition de mesure partant de 0,1 cm3/h en fond d'échelle, variant de 50 à 1000 cm3/min, avec une pression maximale de 1 bar.

Section pneumatique sur mesure

Pour éviter les surchauffes dues à de longues activations du circuit de remplissage, le T8710 est équipé de vannes pneumatiques particulières à haut débit :

• Résistantes à la chaleur.
• Capables de remplir plus rapidement la pièce testée.
• Adaptées aux tests sur des pièces de grands volumes.

Tout cela en maintenant la fiabilité historique de ForTest.

Design innovant

Le T8710 est conçu pour une utilisation intuitive et un entretien facile :

• Panneau de façade en plaque unique de verre trempé et aluminium, facile à nettoyer.
• Utilisable aussi bien en laboratoire que sur une ligne de production.
• Menus internes faciles à comprendre avec une interface graphique affichant uniquement les informations importantes.
