Fabriquer une table vibrante sur-mesure
Fabriquer une table vibrante qui convienne le mieux à votre application ou contactez-nous immédiatement pour demander de plus amples informations pour une réalisation sur-mesure. Une table vibrante s’utilise en industrie pour :

• Tasser des matières pour optimiser la charge dans un volume donné ;
• Assurer la bonne mise en place de matières visqueuses dans un moule ;
• Extirper l’air d’une matière pour améliorer sa solidité et sa finition ;
• Réaliser des tests vibratoires pour l’emballage de transport.

Les principaux éléments d’une table vibrante :

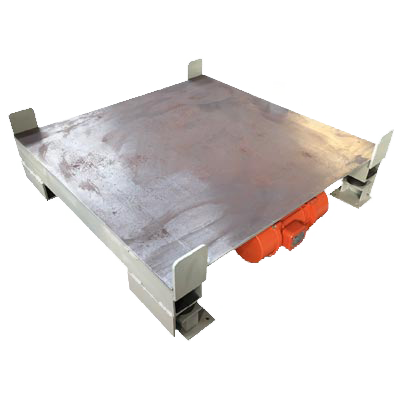

• Une table vibrante est constituée d’une partie vibrante (plateau) sur lequel se fixent des vibrateurs industriels. Elle doit impérativement être isolée de son support (châssis) par des silentblocs ou des ressorts.
• La vibration du plateau est transmise par le ou les vibrateurs fixés sur ce dernier. (1 vibrateur : vibrations multidirectionnelles / 2 vibrateurs : vibrations unidirectionnelles, si leurs sens de rotation sont opposés ; pour cela, inverser une phase).

Recommandations préalables à la conception :
La table vibrante doit être le plus rigide possible (tout matériau autre que le métal est à exclure pour fabriquer une table vibrante).
Exemple : pour fabriquer une table vibrante de 500 x 500 mm, nous utiliserons un plateau en métal de 20 mm d’épaisseur fixé à un châssis tubulaire 40 x 40 et isolé de ce dernier par des silentblocs.

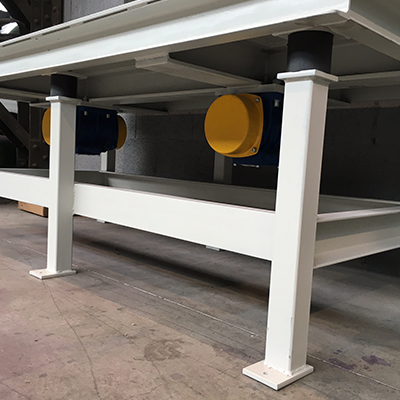

La fabrication d’une table vibrante de dimensions supérieures nécessite de renforcer la rigidité du plateau en réalisant un cadre avec des « U » tournés vers l’extérieur de la table, ainsi que des traverses en « I » (longueur et largeur).
Nous souderons le plateau sur cet ensemble. Les vibrateurs seront fixés sur des platines soudées à la croisée des « I » sous le plateau.
Une attention particulière doit être portée à la réalisation des soudures afin de ne pas déformer le plateau et les platines de fixation, car leur planéité doit être parfaite. Proscrire ici les soudures en continu.
Permettons d’insister sur le fait que la table vibrante doit être parfaitement plane.
Fonctionnement d’une table vibrante :
Une table vibrante est équipée de vibrateurs industriels qui sont dimensionnés en fonction des caractéristiques de la table (poids et dimensions), du poids de la charge à vibrer, des caractéristiques de la matière et du moule.
La fréquence de vibration (Hz) des vibrateurs est de 50 Hz à 3000 Tr-min. Cette fréquence peut varier à l’aide d’un variateur de fréquence de 1500 à 4500 Tr-min.
Si l’utilisateur souhaite augmenter la fréquence de 50 à 75 Hz, il est obligatoire de régler les forces centrifuges des vibrateurs au minimum (20 %) voire de supprimer des masselottes de chaque côté des vibrateurs. En effet, la fréquence augmente exponentiellement la force centrifuge et peut faire courir des risques au matériel.
L’utilisateur doit porter une attention particulière à l’ampérage des vibrateurs lors du fonctionnement de la table. En effet, un ampérage du vibrateur supérieur à celui indiqué dans sa fiche technique signifie que la table vibrante manque de rigidité et/ou que les vibrateurs sont mal fixés. Dans tous les cas, les vibrateurs doivent être connectés à une protection thermique prévue pour couper l’alimentation si l’ampérage des appareils devient trop élevé.
Les vibrateurs doivent être connectés avec la section de câble appropriée selon la notice d’installation téléchargeable ici.
La transmission de la vibration de la table vers le moule se fait par contact. Ainsi, les moules doivent être réalisés en métal et avoir une surface de contact la plus importante possible et parfaitement plane.
