Tmax-1500x-rtp50 - four tubulaire max 1500 ° c (50 mm de diamètre extérieur) avec brides coulissantes pour un chauffage / refroidissement rapide - tmax

Four tubulaire max 1500 ° C (50 mm de diamètre extérieur) avec brides coulissantes pour un chauffage / refroidissement rapide

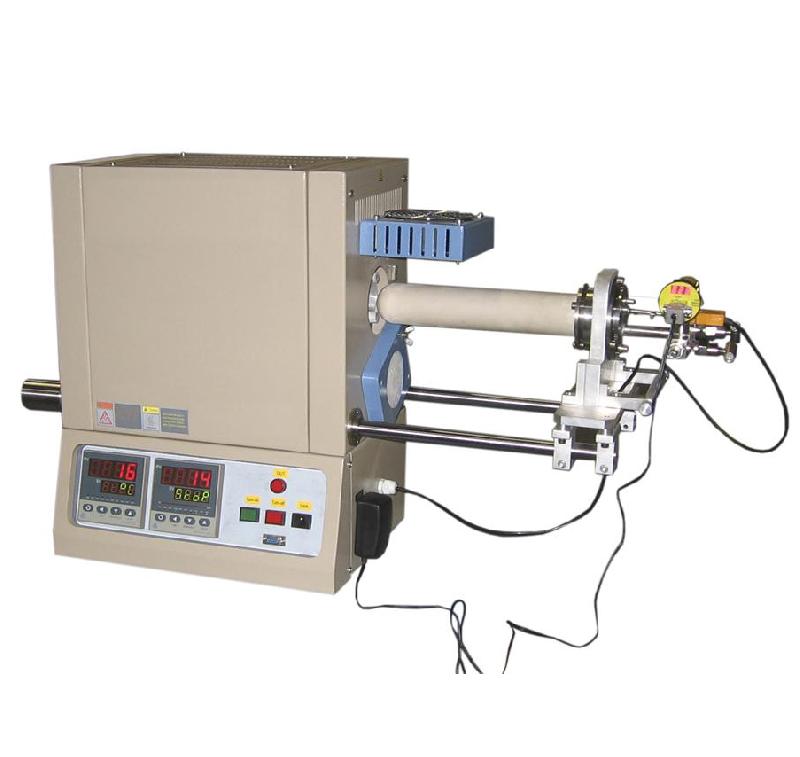

tmax-1500x-rtp50 est un coulissant certifié CE four tubulaire qui utilise 50 mm de diamètre x 44 mm de diamètre x 304,8 mm (12 ") l tubes de mullite ou de quartz (une extrémité fermée). la température maximale de travail de ce four est de 1500ºc. un rail coulissant est installé sur le côté droit de la bride pour le déplacer manuellement d'un côté à l'autre, ce qui lui permet pour obtenir un chauffage et un refroidissement rapides jusqu'à 1500 o c. pour le chauffage le plus rapide, vous pouvez insérer un tube de traitement de mullite dans le four préchauffé à la température souhaitée. pour le refroidissement rapide, vous pouvez retirer le tube de la chambre du four chaud et utiliser refroidissement à air forcé. les taux de chauffage et de refroidissement peuvent être beaucoup plus élevés sous vide ou gaz inertes. c'est un four idéal pour une traitement au moindre coût.

Caractéristiques

structure du four

une bride coulissante est installée sur four côté droit,

qui peut déplacer le tube de traitement dans & amp; facilement.

les brides à vide peuvent atteindre 10e-5 torr par pompe moléculaire ou

10e-3 torr par une mécanique pompe. la bride a un 1/4 "

dia. le couple thermique intégré pour la surveillance en temps réel

température à l'intérieur du tube.

jauge à vide numérique est installé le bride
port rs485 inclus pour le contrôle informatisé

Puissance

2,5 kW (disjoncteur de 20 A requis)

Tension

ac 208-240v monophasé, 50/60 hz

max. Température

1500 o c

température continue

1400 o c

précision de la température

+ / - 1 ° c

longueur de la zone de chauffage

6 "(152 mm)

zone de température constante

100 mm (+/- 1 o c) à 800 - 1500 o c

éléments chauffants

tige sic (grade 1500c), 4 pièces

thermocouples

deux couples thermiques de type s sont inclus. un s type 5 "

longueur est construit dans le four pour contrôler la température du four

et un autre type 14 " inséré à l'intérieur du tube pour contrôler l'échantillon

profil de température réel (en bas à droite)

régulateurs de température

deux régulateurs de température numériques avec 30

des segments programmables sont intégrés. une température de four de contrôle

et un autre moniteur de température de l'échantillon à l'intérieur du tube de traitement.

alarme de surchauffe intégrée et la protection permet

pour un fonctionnement sans accompagnateur.

Précision de la température de +/- 1 ºc.

chauffage & amp; taux de refroidissement

courbe temp vs temps
(tube de mullite)

courbe temp vs temps
(tube de quartz)

pour tube mullite:

vitesse de chauffage:

10 ° c / sec (rt - 800 ° c);

7 ° c / sec (800 ° c - 1000 ° c);

4 ° c / sec (1000 ° c - 1100 ° c);

3 ° c / sec (1100 ° c - 1200 ° c);

1,5 ° c / sec (1200 ° c - 1300 ° c);

0,7 ° c / sec (1300 ° c - 1350 ° c)

vitesse de refroidissement:

14 ° c / sec (1350 ° c - 1000 ° c);

7 ° c / sec (1000 ° c - 800 ° c);

5 ° c / sec (800 ° c - 600 ° c);

3,76 ° c / sec (600 ° c - 500 ° c);

2,5 ° c / sec (500 ° c - 400 ° c);

1,36 ° c / sec (400 ° c - 300 ° c)

pour tube de quartz:

vitesse de chauffage:

30 ° c / sec (rt - 500 ° c);

12 ° c / sec (500 ° c - 800 ° c);

5 ° c / sec (800 ° c - 900 ° c);

3,6 ° c / sec (900 ° c - 1000 ° c);

1 ° c / sec (1000 ° c - 1100 ° c);

vitesse de refroidissement:

16 ° c / sec (1100 ° c - 800 ° c);

9 ° c / sec (800 ° c - 600 ° c);

5 ° c / sec (600 ° c - 500 ° c);

3,6 ° c / sec (500 ° c - 400 ° c);

2,5 ° c / sec (400 ° c - 300 ° c);

taille du tube de traitement

(un tube en mullite et un tube en quartz sont inclus dans l'emballage standard)

tube de mullite fermé oneend fabriqué aux états-unis

taille: od: 50mm x id 44mm x 304.8mm l
max. temp de travail. 1500oc dans l'air

max. temp. 1300oc sous vide

tube de quartz fermé à une extrémité

taille: od: 50mm x id 44mm x 304.8mm l
max. temp de travail. 1200oc inair

max. temp. 1000oc sous vide

avertissement: le tube de traitement est consommable et facile à casser

pendant rtp, non couvert par la garantie. veuillez cliquer sur la photo ci-dessus pour commander une pièce de rechange

bride coulissante

double rail coulissant en acier chromé
longueur coulissante: 350 mm

joint sous vide & amp; vacuomètre numérique

une bride en acier inoxydable avec Raccord 1/4 "pour insecte

couple thermique est inclus

une jauge à vide numérique et des vannes sont inclus pour

utilisation immédiate.

optionnel: un type de gaz indépendant (au-dessus de 10 mbar)

vacuomètre numérique avec une large plage entre 3,8x10 -5

à 1125 torr. en plus d'une plus grande précision de mesure,

cette jauge réduit les risques d'explosion de la chambre provoqués

par la lecture incorrecte des pressions de gaz dues au type de gaz

dépendance.

niveau de vide

limité par la pompe. (la pompe n'est pas inclus )
10e-5 torr peut être atteint par pompe moléculaire
10e-2 torr par une pompe mécanique.

dimensions

400 l x 305 l x 530 h mm (15,7 "x 12" x 21 ")

poids net

~ 45 kg

taille de l'emballage d'expédition

47 "x31" x40 "

poids d'expédition

150 lb

garantie

Garantie limitée d'un an du fabricant avec assistance à vie

(pièces consommables telles que doublure de four, tubes de traitement,

les éléments chauffants et les joints toriques ne sont pas garantie,

veuillez commander des remplacements pour les produits connexes ci-dessous.)

ordinateur portable, logiciel et amp; contrôle wifi (en option)

ordinateur portable tout neuf avec fenêtre microsoft 10 et
Microsoft Office 2013 (essai gratuit de 30 jours) pour une utilisation immédiate.

système de contrôle de la température basé sur labview permet

l'utilisateur pour modifier le profil de température, gérer traitement thermique

recette, enregistrement et tracé des données pour les fours mti.

une télécommande sans fil fournit jusqu'à 300 mètres

plage de fonctionnement.

les caractéristiques ci-dessus sont disponibles sur demande à un extra

coût (jusqu'à 1000 $). Veuillez nous contacter pour plus d'informations.

Remarque:
le le logiciel est uniquement compatible avec le yudian de mti

Contrôleur de température

conformité

certifié CE
La certification ul / met / csa est disponible à la demande,

des frais supplémentaires s'appliqueront

le contrôleur de température est respecté et ce agréé
le transformateur est certifié ul

avertissement:

pour obtenir la performance de chauffage rapide, d'abord garder le tube

sortir de la chambre pendant ce temps, préchauffer la chambre

la température requise. puis insérez le tube dans le

chambre pour obtenir une chaleur rapide. veuillez regarder la vidéo de démonstration

ci-dessous pour voir comment cela se fait.

les fours tubulaires avec tube de traitement sont conçu pour
en utilisant sous vide et basse pression & lt; 0,02 mpa / 0,2 bar /

Définition de la limite de vide de 3 psi pour tout tube de mullite

fours: * les pressions de vide ne peuvent être utilisées qu'en toute sécurité

à 1300 ° c

attention: un détendeur à deux étages doit être

installé sur la bouteille de gaz pour limiter la pression à

inférieure à 3 psi pour un fonctionnement sûr.

jamais chauffer le four pendant la libération du gaz la valve est

fermé et une condition de pression positive existe dans le

chambre du four. le manomètre doit être utilisé pour

surveiller de près l'état de la chambre à tout moment pendant

le processus de chauffage; veuillez ouvrir la soupape de décharge de gaz

immédiatement une fois que la pression de la chambre a atteint

3 psi pour éviter les dommages imprévisibles.

le débit de gaz doit être limité à & lt; 200 sccm

(ou 200 ml / min)

Remarque le tube de mullite doit être considéré comme consommable

partie. nous recommandons fortement l'utilisateur garder les tubes de rechange dedans

afin d'assurer la continuité du fonctionnement. le tube est

non couvert par la garantie. utilisez le lien pour en commander plus.

veuillez porter des vêtements de protection, tels que la chaleur résistant

costume & amp; des gants, si vous avez l'intention de retirer le tube de

la chambre de chauffe.

ne touchez pas la surface du tube lorsqu'il est chaud!

note d'application

vous pouvez modifier le four rtp en un petit rte

(évaporation thermique rapide) ou HPCV (hybride physique et chimique)

dépôt en phase vapeur) par bricolage.

notes d'attention

dégradation des performances (c.-à-d. le four ne peut pas atteindre le maximum

température 1500 ° c ou il est dessin plus haut que la normale

courant de fonctionnement) peut être attendu en raison de l'utilisation de

éléments chauffants sic. il faut remplacer tout le chauffage

éléments si les symptômes ci-dessus ont été observés.
