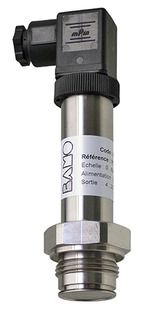

Tp 805-28 - transmetteur de pression Bamo - sortie 4-20 mA - compact et robuste - pression -1 à 60 bar

• Construction compacte et robuste
• Pression relative de -1 à 60 bar
• Sortie 4-20 mA
• Raccord Inox 1" G
• Membrane Inox 316 L

APPLICATIONS
Mesure de pression sur des fluides visqueux, pâteux, collants, cristallisants, contenant des particules et contaminés qui sont susceptibles d'obstruer le conduit des raccords process conventionnels.
DESCRIPTION
L'exactitude, la fiabilité, la résistance à la corrosion et l'évaluation de charge mécanique, font de ce transmetteur de pression haut de gamme, un produit approprié pour la mesure de pression dans diverses applications industrielles.
L'élément de détection actif est un capteur de silicone piézorésistant séparé du milieu par un diaphragme en inox, résistant aux produits chimiquement agressifs. Les matériaux utilisés et la technologie mise en œuvre rendent ce capteur particulièrement résistant aux vibrations et chocs mécaniques.
L'installation est simple et rapide. Si nécessaire, les potentiomètres peuvent être utilisés pour décaler la position zéro et la plage de ±10 %, sans altérer les réglages. Il ne nécessite aucun entretien. Un contrôle régulier devra être effectué selon les règles propres à l'établissement ou à l'application concernée.
CARACTÉRISTIQUES TECHNIQUES

• Étendue de la gamme : -1...60 bar de pression relative ; 0...60 bar de pression absolue (Voir échelles de mesure)
• Échelles de mesure standards recommandées :
  • Échelles relatives : 0... -1 ; -0,4; -0,1; 0,1; 0,4; 1; 2,5 ; 6 ; 10 ; 16 ; 25; 60 bar
  • Échelles absolues : 0...0,4; 1; 2,5; 6; 10; 16; 25; 60 bar
• Surcharge admissible : 4 fois l'étendue de mesure
• Surcharge dommageable : 8 fois l'étendue de mesure
• Précision : ±0,2 %
• Stabilité : 0,1 % par an
• Répétabilité : 0,05 %
• Temps de réponse :
• Température du fluide : -40...+130 °C
• Température ambiante : -40...+80 °C
• Influence de la température : Maxi 0,4 % / 10 °C
• Humidité : 0 à 98 % avec condensation
• Signal de sortie : 4...20 mA
• Alimentation : 8...36 V DC, 2 fils
• Connexion électrique : Connecteur DIN 43650 avec PG 9 (Ø 6...8)
• Indice de protection : IP 65 (connecteur monté)

MATERIAUX

• Membrane : Acier inoxydable 1.4435 (Inox 316 L), Hastelloy (option)
• Corps Acier : 1.4301 (Inox 304)
• Connecteur : Itamide (Nylon 6)

MONTAGE

• Procédé de raccordement : Raccord fileté 1" G
• Masse : Environ 90 g

Certificats

• Compatibilité électromagnétique selon EN 61326-1 et EN61000-6-2
• Conformité CE : L'appareil satisfait aux exigences légales des Directives Européennes en vigueur.

Options

• Version ATEX
• Certificat Marine DNV et BR
• Précision inférieure à 0,16%
• Protocole MODBUS
• Certificat SIL 1
• Temps de réponse inférieur à 30 ms
