Tuyau multi-spirale pour fluides hydrauliques - DIN 20023-4 SP EN 856 4SP - Pirtek
Malheureusement, ce produit n'est plus disponible dans notre catalogue.
Devis pour produits similaires
Plusieurs devis en seulement 1 min
Produits similaires
Voir les produits
Multi Spiral, DIN 20023-4 SP EN 856 4SP

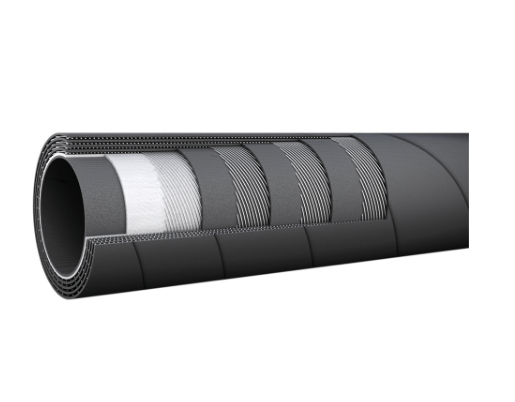

Construction :
• Tube intérieur : caoutchouc synthétique noir sans soudure, résistant aux huiles
• Renfort : quatre couches alternées de fils d’acier spiralés haute résistance sur une couche de tissu
• Revêtement : caoutchouc synthétique noir, résistant à l’abrasion, aux huiles, à l’ozone et aux intempéries
Application :
Gamme de tuyaux adaptés au transport de fluides hydrauliques tels que le glycol, les huiles minérales, les hydrocarbures, etc. La pression d’éclatement est quatre fois supérieure à la pression de service. Cette gamme est particulièrement conçue pour les applications hydrauliques exigeant une fiabilité élevée.
Les spécifications des tuyaux satisfont ou dépassent les exigences des normes DIN 20023 4SP, SAE J 517 100 R10 et EN 856 4SP.
Plage de températures : -40 °C à +121 °C
Caractéristiques techniques :
Construction :
• Tube intérieur : caoutchouc synthétique noir sans soudure, résistant aux huiles
• Renfort : quatre couches alternées de fils d’acier spiralés haute résistance sur une couche de tissu
• Revêtement : caoutchouc synthétique noir, résistant à l’abrasion, aux huiles, à l’ozone et aux intempéries
Application :
Gamme de tuyaux adaptés au transport de fluides hydrauliques tels que le glycol, les huiles minérales, les hydrocarbures, etc. La pression d’éclatement est quatre fois supérieure à la pression de service. Cette gamme est particulièrement conçue pour les applications hydrauliques exigeant une fiabilité élevée.
Les spécifications des tuyaux satisfont ou dépassent les exigences des normes DIN 20023 4SP, SAE J 517 100 R10 et EN 856 4SP.
Plage de températures : -40 °C à +121 °C
Caractéristiques techniques :
| Référence | Nom de la variante | Diamètre extérieur (mm) | Rayon de courbure (mm) | Pression d’éclatement (bar) | Pression manométrique maximale (bar) |
|---|---|---|---|---|---|
| DIN4SP-04 | Quatre spirales | 17,8 | 150 | 0,64 | 450 |
| DIN4SP-06 | Quatre spirales | 20,0 | 180 | 0,75 | 445 |
| DIN4SP-08 | Quatre spirales | 23,8 | 230 | 0,89 | 425 |
| DIN4SP-10 | Quatre spirales | 27,6 | 250 | 1,10 | 400 |
| DIN4SP-12 | Quatre spirales | 31,9 | 300 | 1,50 | 350 |
| DIN4SP-16 | Quatre spirales | 39,4 | 340 | 2,00 | 320 |
| DIN4SP-20 | Quatre spirales | 50,8 | 460 | 3,10 | 210,0 |
| DIN4SP-24 | Quatre spirales | 57,2 | 560 | 3,65 | 185,0 |
| DIN4SP-32 | Quatre spirales | 69,8 | 660 | 4,95 | 165,0 |
