Tuyaux a collier de serrage - technique de construction modulaire - Structure de VN 100 à 300

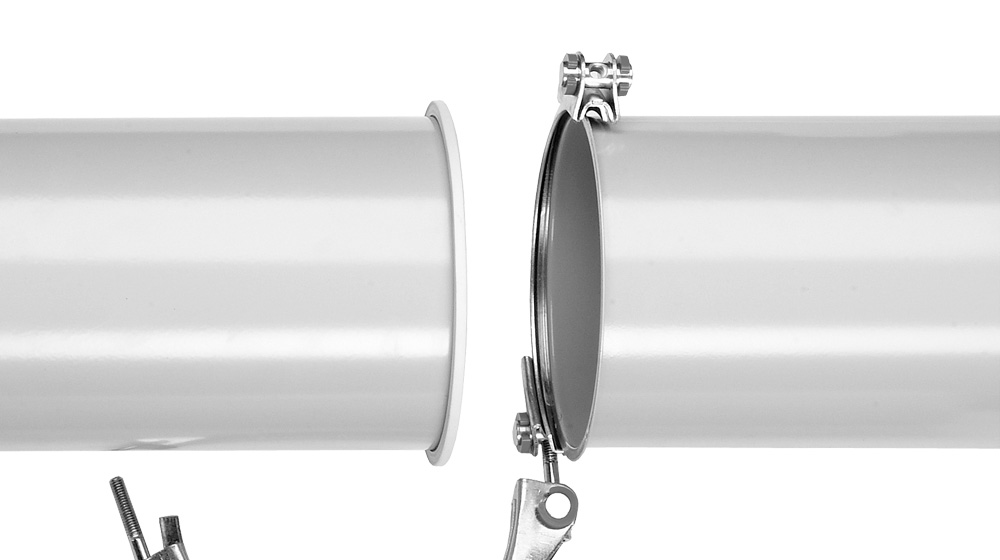

Tuyaux a collier de serrage
Avantages

• Précision d’ajustage élevée des différentes pièces détachées
• Simplicité du montage
• Temps de montage très rapides
• Après le démontage, toutes les pièces peuvent êtreréutilisées

Modèle:
Pièces de tuyau avec bord de 6 mm sur tous les côtés pour un raccordement à anneaux tendeurs
Anneaux tendeurs en 2 parties avec 2 vis d’assemblage par ext. anneaux tendeurs à fermeture rapide en 2 parties
Étanchement:
Anneaux tendeurs avec agent d’étanchement Terostat
Anneaux tendeurs avec joint perbunan torique, silicone, EPDM ou Viton (en fonction des exigences)
Diamètres nominaux:
VN 80 à VN 630 (analogue à DIN 24151)
VN 50 et VN 60 avec assemblage à manchettes sur demande
Épaisseur des tôles:
Acier normal - 1 mm à 3 mm d’épaisseur (Matériau DC 01 A)
Acier inoxydable - 1 mm et 2 mm d’épaisseur (Matériau X5CrNi18-10)
Revêtement de surface:
Acier normal - Revêtement de poudre RAL 7032 ou zingué
Acier inoxydable - Bain plein décapé ou passivé
Résistance aux impacts:
1 mm structure de tuyau jusqu’à VN 300 - Résistance aux impacts jusqu’à 1 bar
2 mm de structure de tuyau de VN 100 à 300 - Résistance aux impacts jusqu’à 3 bars (avec certificat, pour un anneau tendeur avec joint torique ; Lorsque l’on requiert une résistance aux impacts, ceci doit être spécifié lors de la commande ! Détails sur demande !)
Domaines d'application:
Anneau tendeur avec agent d’étanchement Terostat : Structure de tuyau pour des produits en vrac, conduites de dépoussiérage (uniquement poussières sèches)
Anneau tendeur avec joint torique : Dispositifs d’aspiration industriels, transport à basse pression, approvisionnement en air, aspiration de brouillard d’huile, produits en vrac dans le domaine chimique et le domaine alimentaire
