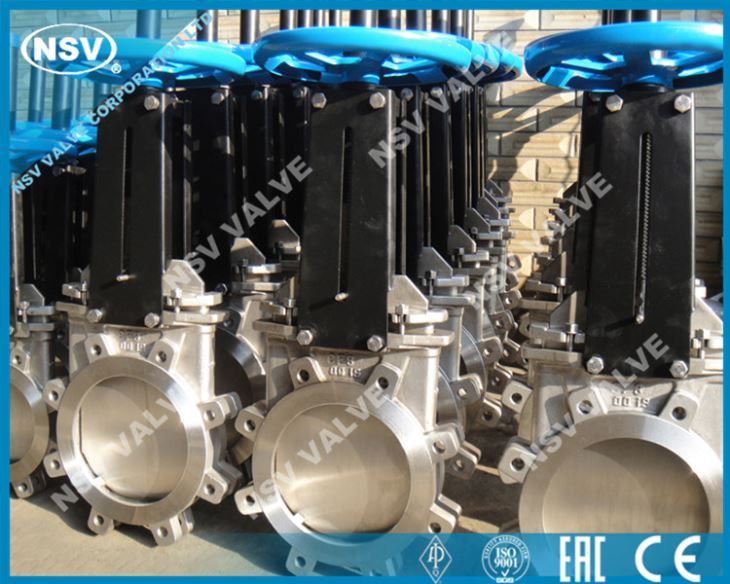

Vanne à guillotine - NSV Valve - en acier inoxydable résistant à la corrosion - norme MSS SP-81

Vanne à guillotine en acier inoxydable
Conçue pour manipuler des mélanges denses de pâte et de boues, l'action de cisaillement du couteau coupe les solides et nettoie le siège lorsqu'il s'ouvre et se ferme, ce qui rend la maintenance très facile. Cette vanne est conçue avec un orifice complet, une conception non colmatante, et la porte et le siège de la vanne sont usinés et montés pour fournir une fermeture précise dans un sens.
DESCRIPTION
Détails du produit

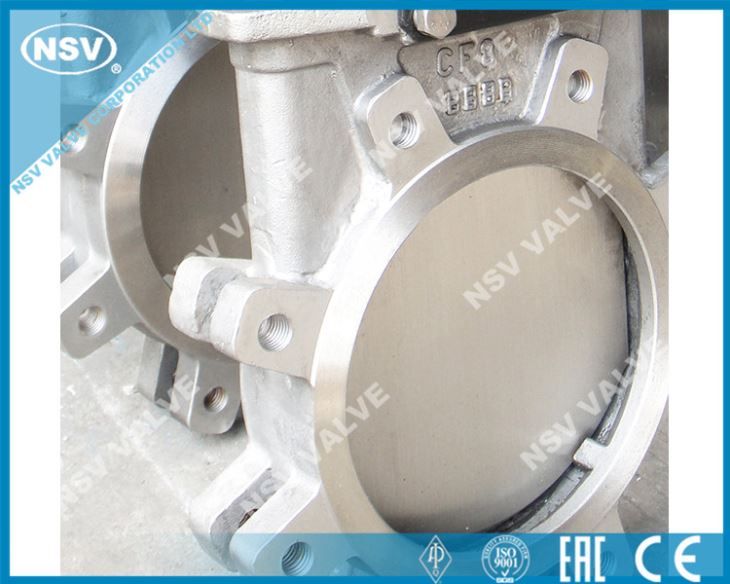

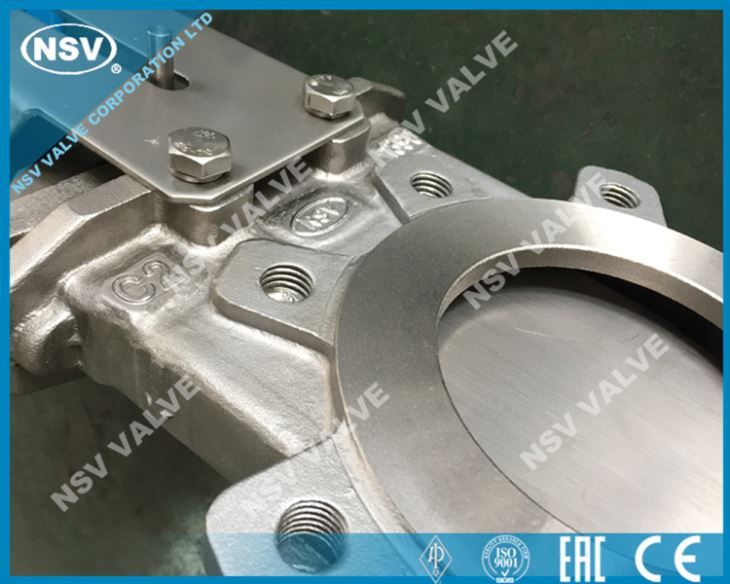

La vanne guillotine en acier inoxydable NSV est un corps monobloc en fonte solide en acier inoxydable résistant à la corrosion. Conçue pour manipuler des mélanges denses de pâte à papier et de boues, l'action de cisaillement du couteau coupe les solides et nettoie le siège lorsqu'il s'ouvre et se ferme, facilitant ainsi l'entretien. Cette vanne est conçue avec un orifice complet, une conception non colmatante, et la porte et le siège de la vanne sont usinés et montés pour fournir une fermeture précise dans un sens.
Norme applicable

• Norme de conception : MSS SP-81, ANSI, API, ISO, DIN, EN, JIS, etc.
• Bride d'extrémité : ASME B16.5, ASME B16.47, DIN2533

Gamme de produits

• Taille : 2" à 48" (DN50 à DN1200, diamètres plus grands sur demande)

Connexion à bride

• EN1092 PN10, PN16, PN25
• ANSI B16.5 (classe 125, 150)

Pression de travail

Diamètre nominal (DN)	Pression (bar)
DN 50 à DN 250	10
DN 300 à DN 400	6
DN 450	5
DN 500 à DN 600	4
DN 700 à DN 1200	2

Matériaux

• Matériaux de corps : acier inoxydable, duplex et alliages spéciaux
• Porte-couteaux : acier inoxydable, alliages duplex et spéciaux
• Siège : siège souple (EPDM, NBR, PTFE) ou en métal
• Fonctionnement : volant à main, engrenage, pneumatique, hydrau-pneumatique et électrique, etc.

Caractéristiques de conception

• Le coin en acier inoxydable peut empêcher les fuites d'étanchéité dues à la corrosion.
• Les matériaux en acier inoxydable intégrés peuvent empêcher la corrosion et les dommages.
• Le coin en forme de V peut servir de vanne de régulation.
• Le bloc de guidage sur le corps de la vanne permet à la cale de se déplacer correctement et le bloc d'extrusion assure une étanchéité efficace de la cale.
