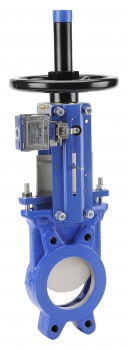

Vanne guillotine en fonte avec pelle inox - Siège NBR PN10 avec fin de course
Malheureusement, ce produit n'est plus disponible dans notre catalogue.
Devis pour produits similaires
Plusieurs devis en seulement 1 min
Produits similaires
Voir les produits
Vanne guillotine Fonte Pelle Inox Siège NBR PN10 + FC
Vanne à guillotine Fonte/Inox/NBR PN10 + Fin de course
Description du produit :
Caractéristiques principales :
Références disponibles :
Description technique :
Utilisation :
Conditions :
Construction :
Normes :
Vanne à guillotine Fonte/Inox/NBR PN10 + Fin de course
Description du produit :
Caractéristiques principales :
- Corps : Fonte EN GJL250
- Boitier fin de course monté en position ouverte
- Pelle : Inox 304
- Siège : NBR
- Tige montante non tournante, volant non montant
- Entre brides PN10
- Trous de fixation taraudés
- Étanchéité unidirectionnelle
- Peinture : 50% époxy, 50% polyester, couleur bleue RAL 5005
- Commande : Par volant acier (volant à chaîne ou levier disponible en option)
Références disponibles :
| Référence | Diamètre (mm) | Écartement (mm) | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Prix HT |
|---|---|---|---|---|---|---|---|
| 170101 | 100 | 50 | PN10 | 10 | -10 | 90 | 286,00 € |
| 170126 | 125 | 50 | PN10 | 10 | -10 | 90 | 326,70 € |
| 170151 | 150 | 60 | PN10 | 10 | -10 | 90 | 360,80 € |
| 170201 | 200 | 60 | PN10 | 10 | -10 | 90 | 546,70 € |
| 170251 | 250 | 70 | PN10 | 8 | -10 | 90 | 675,40 € |
| 170301 | 300 | 70 | PN10 | 6 | -10 | 90 | 871,20 € |
| 170351 | 350 | 96 | PN10 | 4 | -10 | 90 | 1 427,80 € |
| 170401 | 400 | 100 | PN10 | 4 | -10 | 90 | 1 771,00 € |
| 170451 | 450 | 106 | PN10 | 3 | -10 | 90 | Contactez-nous |
| 170501 | 500 | 110 | PN10 | 3 | -10 | 90 | Contactez-nous |
| 170601 | 600 | 110 | PN10 | 3 | -10 | 90 | Contactez-nous |
| 170701 | 700 | 110 | PN10 | 2 | -10 | 90 | Contactez-nous |
| 170801 | 800 | 110 | PN10 | 2 | -10 | 90 | Contactez-nous |
Description technique :
Utilisation :
- Eau
- Eaux usées
- Pâte à papier
- Pulvérulents
- Chimie
- Agro-alimentaire
Conditions :
- Température : -10 °C à +90 °C
- Étanchéité : Unidirectionnelle
- Raccordement : PN10/16
Construction :
- Corps : Fonte EN GJL-250
- Pelle : Acier Inox ASTM A182 F304
- Siège : NBR
- Tige montante : Inox 303
- Fouloir : Fonte EN GJS-400-15
- Presse-étoupe : Tresse PTFE + joint torique NBR
- Commande : Par volant
- Boitier fin de course monté en position ouverte
Normes :
- Directive 97/23/CE : Produits exclus (article 1, § 3.2)
- Tests suivant la norme ISO 5208
- Certificat 3.1 : Disponible sur demande
