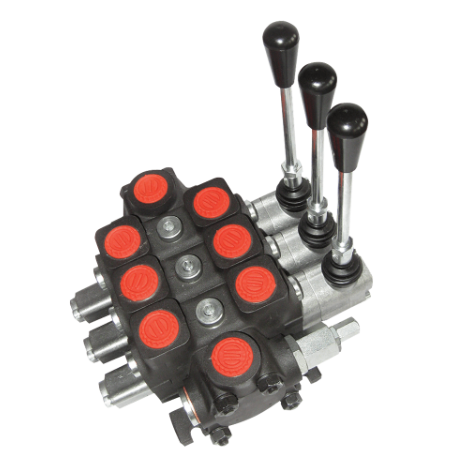

Vannes sectionnelles à commande manuelle - Pirtek - Distributeurs hydrauliques jusqu'à 8 sections, 70 l/min ou 100 l/min
Obtenir un devis / prix
Prix et détails sur demande
Vendu
et fabriqué par PIRTEK
En savoir plus
Description
Vannes sectionnelles
Distributeurs hydrauliques utilisés pour la mise en marche/arrêt et la direction du fluide de travail entre les générateurs de débit de refoulement (pompes hydrauliques), les consommateurs de débit de refoulement (vérins hydrauliques, moteurs, etc.) et le réservoir.
Construction
Montage
Spécifications techniques
Distributeurs hydrauliques utilisés pour la mise en marche/arrêt et la direction du fluide de travail entre les générateurs de débit de refoulement (pompes hydrauliques), les consommateurs de débit de refoulement (vérins hydrauliques, moteurs, etc.) et le réservoir.
Construction
- Distributeurs de contrôle sectionnels à commande manuelle.
- Fabriqués en versions de distribution de débit de travail parallèles ou en série.
- Peut être intégré dans des ensembles jusqu'à huit sections.
Montage
- Le distributeur est fixé par trois boulons, P8.
- Tailles de filetage des orifices : T : 3/4" BSPP, P, A, B : 1/2" BSPP, N : M26 x 1,5. Interchangeable avec Walvoil SDS100.
- Toutes les vannes sont livrées en standard avec une soupape de décharge principale réglable réglée à 250 bar, réglable de 20 à 250 bar.
- Comprend un levier standard.
- Température ambiante : -40ºC à +60ºC. Fluide : Huile hydraulique à base d'huile minérale.
- Viscosité : 12 à 800 mm²/s. Niveau de filtration : 10 selon NAS 1638. Fuite (A, B, T) : 30 cm³/min à 120 bar.
- Débit nominal : 70 l/min.
- Course du tiroir : +/- 7 mm.
- Force d'actionnement : < 200 N. Modification/Tiroirs : Jusqu'à 21.
- Type : ZC70, 4 voies, 3 positions, rappel par ressort, 70 l/min, BSPP.
Spécifications techniques
| Numéro de pièce | Nom de la variante | Taille du fil | Ancienne référence | Taille du cadre |
|---|---|---|---|---|
| 1021-0024 | Type ZC70, 4 voies, 3 positions, rappel par ressort, 70 l/min, BSPP | 1/2” | ZC70 N/PA1/T/G | 1 |
| 1021-0025 | Type ZC70, 4 voies, 3 positions, rappel par ressort, 70 l/min, BSPP | 1/2” | 2ZC70 N/PA1/T/G | 2 |
| 1021-0026 | Type ZC70, 4 voies, 3 positions, rappel par ressort, 70 l/min, BSPP | 1/2” | 3ZC70 N/PA1/T/G | 3 |
| 1021-0027 | Type ZC70, 4 voies, 3 positions, rappel par ressort, 70 l/min, BSPP | 1/2” | 4ZC70 N/PA1/T/G | 4 |
| 1021-0028 | Type ZC70, 4 voies, 3 positions, rappel par ressort, 70 l/min, BSPP | 1/2” | 5ZC70 N/PA1/T/G | 5 |
| 1021-0029 | Type ZC70, 4 voies, 3 positions, rappel par ressort, 70 l/min, BSPP | 1/2” | 6ZC70 N/PA1/T/G | 6 |
| 1021-0030 | Type ZC70, 4 voies, 3 positions, rappel par ressort, 70 l/min, BSPP | 1/2” | 7ZC70 N/PA1/T/G | 7 |
| 1021-0031 | Type ZC70, 4 voies, 3 positions, rappel par ressort, 70 l/min, BSPP | 1/2” | 8ZC70 N/PA1/T/G | 8 |
| 1021-0032 | Type ZC100, 4 voies, 3 positions, rappel par ressort, 100 l/min, BSPP | 1/2” | ZC70 N/PA1/T/G1 | 1 |
| 1021-0033 | Type ZC100, 4 voies, 3 positions, rappel par ressort, 100 l/min, BSPP | 1/2” | 2ZC70 N/PA1/T/G1 | 2 |
| 1021-0034 | Type ZC100, 4 voies, 3 positions, rappel par ressort, 100 l/min, BSPP | 1/2” | 3ZC70 N/PA1/T/G1 | 3 |
| 1021-0035 | Type ZC100, 4 voies, 3 positions, rappel par ressort, 100 l/min, BSPP | 1/2” | 4ZC70 N/PA1/T/G1 | 4 |
| 1021-0036 | Type ZC100, 4 voies, 3 positions, rappel par ressort, 100 l/min, BSPP | 1/2” | 5ZC70 N/PA1/T/G1 | 5 |
| 1021-0037 | Type ZC100, 4 voies, 3 positions, rappel par ressort, 100 l/min, BSPP | 1/2” | 6ZC70 N/PA1/T/G1 | 6 |
