Ventilateurs centrifuges VAD - simple ouïe - aubes inclinées - agréé désenfumage F400

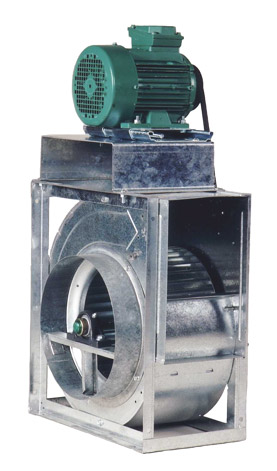

Ventilateurs centrifuges VAD
DESCRIPTION :
Ventilateur centrifuge à simple ouïe équipé d’une turbine à aubes inclinées vers l’avant, modèle VAD.
DOMAINE D’UTILISATION :
- DĂ©bits importants
- Basses et moyennes pressions
TYPE D’AUBES :
Action
APPLICATION :
Pour l’aspiration d’air propre. Matériel agréé Désenfumage F400 (Norme EN 12101-3).
TEMPERATURE DU FLUIDE :
- Jusqu’à 40°C en exécution standard
- Agréé 400°/2 heures dans sa version désenfumage
CONSTRUCTION :
- Volutes et turbines en tôle zinguée à chaud (Sendzimir)
- Turbines équilibrées en statique et en dynamique selon normes ISO 1940 (G 6,3)
- Paliers à roulements à billes hermétiques auto-alignés à serrage d’arbre à bague excentrique (durée de vie théorique de 40.000 heures)
- Carter de protection transmission
NIVEAU SONORE :
Le niveau sonore indiqué sur chaque diagramme se réfère à la puissance sonore (filtre A), les mesures ayant été effectuées conformément aux normes VDI 2081. Les niveaux sonores des ventilateurs sont déterminés comme suit :
- Puissance sonore (Ă©chelle A) : Lw(A) = suivant le catalogue
- Bande d’octave : Lw = Lw(A) + Lw rel. DB
Pression sonore :
- En champs ouvert : Lp(A) = Lw(A) – (20 log10 d) – 11
- En champs réverbérant : Lp(A) = Lw(A) – (20 log10 d) – 7
(d = distance du ventilateur)
ORIENTATIONS :
Les appareils de cette série ont 8 orientations possibles :
- 4 horaires (RD)
- 4 anti-horaires (LG)
Elles sont toujours définies en regardant le ventilateur du côté de la transmission.
CONSTRUCTIONS SPECIALES :
- Montage basse température (-30°C)
- Peinture Epoxy
OPTIONS :
- Interrupteur de proximité
- Pressostat
- Manchette souple à l’aspiration
- Manchette souple au refoulement
- Casquette grillagée
- Visière pare pluie sur moteur
- Plots anti-vibratiles
