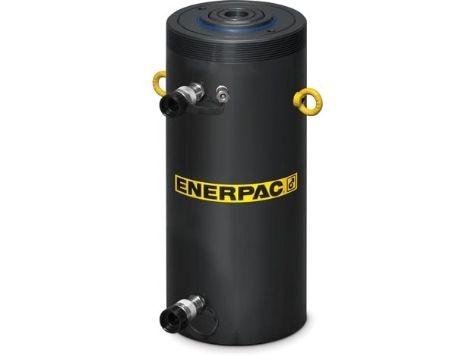

Vérins de fort tonnage HCR10012 - 1002 kN - 300 mm de course - Double effet

Pression de travail maximale :
700 bar
Classe de capacité :
100 tonnes impériales
Capacité max. du vérin Avance :
1002 kN
Course :
300 mm
Hauteur tige rentrée A :
479 mm
Hauteur tige sortie B :
779 mm
Type de retour :
Double effet, retour hydraulique
Type de piston :
Plein
Matériel :
Acier
Surface effective du vérin Avance :
143.1 cm²
Capacité huile Avance :
4294 cm³
Capacité huile se rétracter :
2168 cm³
Resistance de charge latérale de la capacité maximale :
10%
Traitement de surface :
Nitruré
Coupler :
CR400 Coupler
Poids :
73 kg
Dimensions :
Hauteur effondrée A : 479 mm (18.86")
Collapsed Height With Optional Tilt Saddle A1 : 489 mm (19.25")
Optional Tilt Saddle Addition To Collapsed Height A1 : 10 mm (0.39")
Hauteur étendue B : 779 mm (30.67")
Diamètre extérieur D : 175 mm (6.89")
Diamètre d'alésage du cylindre E : 135 mm (5.31")
Diamètre du piston F : 95 mm (3.74")
Base pour avancer Port H : 38 mm (1.5")
Haut pour rétracter le port : 80 mm (3.15")
Diamètre de la selle J : 75 mm (2.95")
Saddle Protrusion de Plunger K : 3 mm (0.12")
Angle d'inclinaison max. de la tête R : 5 degrees (5 degrees)
Trous de montage de la base Bolt Circle U : 150 mm (5.91")
Montage base Filetage V : M12 x 1.75 mm (M12 x 1.75")
Fil de col W : M175 x 3 mm (M175 x 3")
Longueur du filetage du col X : 46 mm (1.81")
Trous de montage de la base Profondeur du filetage Z : 22 mm (0.87")
