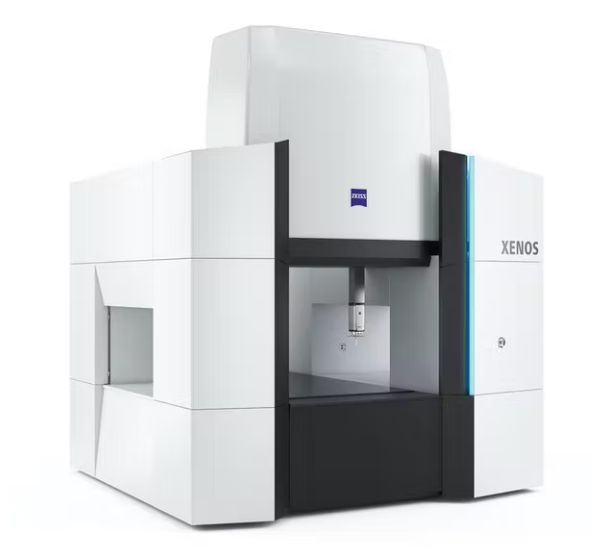

Machine tridimensionnelle - volume de mesure d'un mètre cube - Zeiss Xenos

loading

Description

ZEISS XENOS

La machine à mesurer ZEISS XENOS se prête à des applications dans tous les domaines obéissant aux exigences de précision les plus poussées en salle de métrologie, dans l'aérospatiale ou l'industrie optique. La machine haut de gamme allie la plus haute précision techniquement réalisable à un volume de mesure d'un mètre cube environ.
Fonctions

Entraînement central virtuel

La machine à mesurer XENOS de ZEISS dispose de deux entraînements linéaires dans l'axe Y qui sont synchronisés à l'aide d'une technique, nouvellement mise au point par ZEISS : l'entraînement central virtuel. Ce moyen garantit la répartition optimale de la force des entrainements en fonction de la position de l'axe X.

Des contrôleurs tout récents et des algorithmes de la dernière génération contribuent à cette prouesse technique. Elle constitue un élément majeur assurant la précision optimale et la fidélité de trajectoire aussi grande que possible dans tout le volume de mesure.

Entraînements linéaires dans tous les axes

Des entraînements linéaires servent à actionner tous les axes sur la machine à mesurer ZEISS XENOS. Ils offrent les atouts suivants : une vitesse élevée, une très grande accélération, une haute précision de positionnement ainsi qu'un actionnement sans effort transversal.

Interagissant avec des règles de mesure de haute résolution, l'emploi d'entraînements linéaires sur la machine à mesurer ZEISS XENOS se traduit par une haute fidélité de trajectoire et une très bonne précision de positionnement se situant nettement en deçà de 100 nanomètres.

La déviation de la tige de palpeur est ainsi maintenue plus constante lors du scanning rapide, ce qui permet de parvenir à une précision supérieure. Un autre avantage apparaît lors de la mesure de surfaces incurvées : plus le palpeur suit la trajectoire prédéfinie avec sûreté et précision, plus les écarts peuvent être évalués avec exactitude.

Céramique au carbure de silicium

Une céramique novatrice au carbure de silicium est utilisée pour élaborer les pièces de la structure mécanique jouant un rôle décisif dans la précision de la machine à mesurer ZEISS XENOS. Le matériau n'a guère été utilisé jusqu'à présent sur un composant d'une taille comparable et avec une telle précision.

Contrairement à une céramique courante à base d'oxyde d'aluminium, la céramique au carbure de silicium présente une dilatation thermique moindre de près de 50 %, une rigidité jusqu'à 30 % supérieure et un poids réduit de 20 %. Comparée à l'acier, elle offre une rigidité double pour un poids inférieur de moitié.
