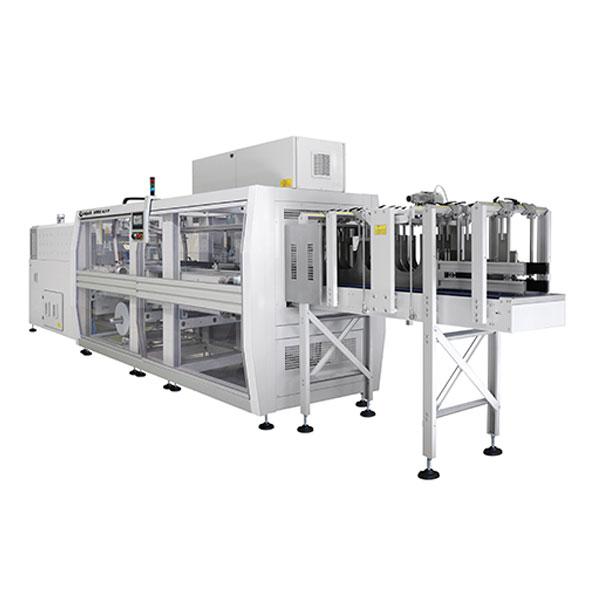

XP650 ALX-T – Fardeleuses automatiques avec entrée en ligne à lancement de film + barquette, série XP INOX pour emballages variés

La principale caractéristique de la nouvelle série de fardeleuses automatiques à lancement de film se tient dans sa multifonctionnalité. La série XP est en effet particulièrement indiquée pour l'emballage en formats différents de: bouteilles, boîtes, barquettes, flacons, pots, et beaucoup d'autres produits pour de nombreux secteurs de marché tels que l'industrie des boissons, vins et spiritueux, la conserverie, les industries chimiques et cosmétiques, détergents, etc.

Les machines XP version INOX sont particulièrement adaptées pour satisfaire les exigences de l'industrie alimentaire, et se caractérisent par la structure en acier inox (AISI 304) et par le convoyeur conforme aux normes FDA, UE et USDA concernant le contact des produits avec les aliments. Grâce à la série XP, SMIPACK peut répondre aux exigences les plus diverses du client et garantir un excellent rapport qualité/prix.

Données techniques

• Fardeleuse automatique à lancement de film avec entrée en ligne
• Portes de protection coulissantes avec dispositif de décélération
• Formation du paquet avec groupage automatique
• Entrée du produit orienté par triage électromécanique oscillant
• Dispositif pour l'insertion de barquette : enlèvement par dispositif de préhension pneumatique

• Transport carton motorisé, auto centrant, contrôlé par inverter et encoder
• Insertion carton sous le paquet de type mécanique contrôlé par inverter et encoder, synchronisé électroniquement avec l'arrivée des produits
• Système d'application de colle thermo fusible
• Modalité de travail: seul film ou film + barquette
• Tunnel à double chambre
• Convoyeur d'entrée en ligne à vitesse variable contrôlé par inverter
• Bande entrée frontale largeur 500 mm
• Machine disponible avec côté opérateur droit ou gauche
• Entrée multivoies
• Photocellules changement de vitesse bande entrée, présence produit, accumulation/contrôle voies, obstruction en entrée, séparation, enroulement film, obstruction sortie tunnel et accumulation sortie, inclus
• Guides entrées réglables
• Séparateur à chaîne contrôlé par inverter et encoder
• Déroulement motorisé de la bobine inférieure contrôlé par inverter et potentiomètre
• Mandrin porte bobine avec blocage pneumatique
• Soudeuse manuelle bobines
• Coupe du film au moyen d'une lame froide, pneumatique
• Cycle de coupe intermittente
• Déroulement film contrôlé par servomoteur brushless
• Enveloppement paquet contrôlé par servomoteur brushless
• Auto configuration séparation et enveloppement du paquet
• Convoyeur de connexion à vitesse variable contrôlé par inverter et encoder
• Pieds de fixage, presseur ferme-produit, ventilateur de refroidissement à la sortie du tunnel inclus
• Fonctionnement en modalité automatique, semi-automatique, passage libre
• Échelle métrique pour le centrage des bobines
• Convoyeur du tunnel à vitesse variable contrôlé par inverter
• Flux d'air dans le tunnel réglable par des déflecteurs indépendants
• Tapis du tunnel avec barres en fibre de verre (brevet de SMI en concession pour l'usage)
• Système de refroidissement du four
• Système de contrôle FLXMOD® pourvu de : interface opérateur à écran tactile en couleurs 7 pouces wide coulissant sur toute la longueur de la machine, PLC inverter avec lecture à encoder intégrée, modules de commande IN/OUT, possibilité de mémoriser jusqu'à 50 cycles de travails différents, 4.0 industry compliant, conformité aux normes CE

Caractéristiques

• Alimentation électrique : 220 – 240 / 380 – 415 V 3PH + PE / 3PH – N – PE – 50/60 Hz
• Puissance électrique : 38800 W
• Pression d'Air : 6 Bar
• Air exigé : 14 Nl/p*
• Production moyenne : jusqu'à 25 ppm
• Hauteur maximum du paquet : 380 mm
• Dimension maximum de la bobine film : 650 – ø 400 mm
• Hauteur du plan de travail : 1045 – 1205 mm
• Dimensions de la machine : 8465 x 2100 h 2150 – 2310 mm
• Poids net machine : 2860 Kg
• Films utilisables : LDPE 25 – 80 µ

(*) Normal litres par paquet. () Paquets par heure. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.
