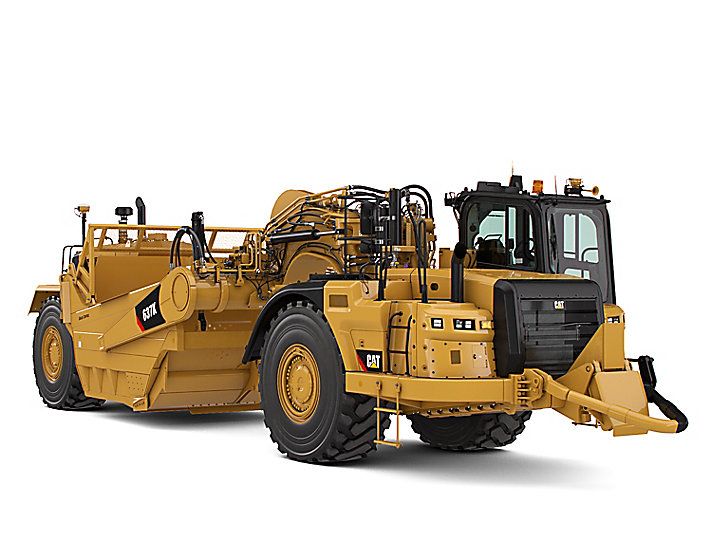

637k - décapeuses à benne ouverte - caterpillar finance france - 26 m³ - tier 4 final/stage iv

NORMAL
Charge nominale 37 200 kg (82 200 lb) ; 37,2 tonnes (41,1 tonnes US)
Contenance du réservoir de carburant : décapeuse 1400 l
Diamètre de braquage, de bordure à bordure, à 180° 12.23 m
Hauteur d'expédition hors tout 4.15 m
Largeur hors tout 3.94 m
Vitesse maximale, en charge 55.8 km/h
Capacité de la décapeuse : à refus 26 m³
Largeur de coupe 3.51 m
Profondeur de coupe maximale 450 mm
Pneus : décapeuse 37.25R35**E3
Profondeur d'épandage maximale 535 mm
Capacité de la décapeuse : à ras 18.3 m³

GÉNÉRALITÉS
Pneus : tracteur 37.25R35**E3

MOTEUR
Régime nominal du moteur (tr/min) : tracteur 1900 tr/min
Régime nominal du moteur (tr/min) : décapeuse 2150 tr/min
Puissance au volant de la décapeuse 216 kW
Modèle de moteur : décapeuse C9.3 ACERT Cat
Émissions Le Moteur C9.3 ACERT et le Moteur C18 ACERT Cat sont conformes aux normes sur les émissions Tier 4 Final de l'EPA pour les États-Unis et Stage IV pour l'Union européenne.
Puissance au volant du tracteur 425 kW
Modèle de moteur : tracteur C18 ACERT™ Cat

MOTEUR DE TRACTEUR
Puissance au volant : tracteur/décapeuse 425 kW

BENNE DE LA DÉCAPEUSE
Capacité de la décapeuse : à refus 26 m³

TRANSMISSION
Vitesse maximale, en charge 55.8 km/h

CONTENANCES
Carter : tracteur 52 l
Carter : décapeuse 24.5 l
Système de transmission : tracteur 110 l
Circuit hydraulique 142 l
Liquide d'échappement diesel : décapeuse 22 l
Liquide d'échappement diesel : tracteur 30.5 l
Réservoir de carburant 1400 l
Système de transmission : décapeuse 49 l
Circuit de refroidissement : décapeuse 61 l
Circuit de refroidissement : tracteur 75 l

DIMENSIONS
De l'avant du tracteur à l'essieu avant 3612 mm
De l'essieu à l'axe d'articulation vertical 509 mm
Empattement 8808 mm
Essieu arrière : arrière de la machine 2292 mm
Largeur de l'intérieur de la benne 3404 mm
Hauteur maximale de la lame de décapeuse 510 mm
Longueur hors tout de la machine : standard 15164 mm
Hauteur d'expédition hors tout 4145 mm
Largeur à l'extérieur des pneus arrière 3636 mm
Longueur maximale (extracteur-emmancheur) 16640 mm
Bloc poussoir sorti (assistance réciproque) 2744 mm
Largeur des axes des pneus arrière 2462 mm
Largeur hors tout de la machine 3937 mm
Largeur du tracteur 3499 mm
Hauteur au sommet de la cabine 3733 mm
Garde au sol du tracteur 664 mm

SANS ASSISTANCE RÉCIPROQUE
Longueur hors tout 15.04 m
Poids en ordre de marche : à vide 52140 kg

ASSISTANCE RÉCIPROQUE
Longueur hors tout : étrier de suspension vers le bas 16.64 m
Poids en ordre de marche : à vide 54005 kg

CABINE
Cadre ROPS/FOPS Cadres ROPS (Rollover Protective Structure, cadre de protection en cas de retournement) / FOPS (Falling Objects Protection Structure, cadre de protection contre les chutes d'objets) conformes aux normes ISO.
Niveau de pression acoustique à l'extérieur de la cabine Le niveau de puissance acoustique de la machine standard (ISO 6393) est de 116 dB(A).

CRITÈRES DE CONFORMITÉ AUX NORMES DE SÉCURITÉ
Ceinture de sécurité SAE J386:FEB2006
Alarme de recul ISO 9533:2010
Cadre de protection en cas de retournement (ROPS) ISO 3471:2008 jusqu'à 21 282 kg (46 919 lb)
Freins ISO 3450:2011
Cadre de protection contre les chutes d'objets ISO 3449:2005 Niveau II
Circuit de direction ISO 5010:2007

VITESSES DE TRANSLATION : FAUX-ROND
Rapport de transmission : troisième 12.4 km/h
Rapport de transmission : marche arrière 9.9 km/h
Rapport de transmission : première 5.5 km/h
Rapport de transmission : septième 41.95 km/h
Rapport de transmission : cinquième 22.7 km/h
Rapport de transmission : huitième 55.8 km/h
Rapport de transmission : quatrième 16.9 km/h
Rapport de transmission : seconde 10 km/h
Rapport de transmission : sixième 30.6 km/h

TEMPS DE CYCLE DES ÉQUIPEMENTS
Flèche d'attelage abaissée 2.1 Secondes
Déploiement de l'éjecteur 8.5 Secondes
Abaissement du bouclier 3.8 Secondes
Relevage de la benne 3.5 Secondes
Abaissement de la benne 3.5 Secondes
Relevage du bouclier 4 Secondes
Flèche d'attelage relevée 1.5 Secondes
Rappel de l'éjecteur 8.5 Secondes

GROUPE MOTOPROPULSEUR - TRACTEUR

• Moteur C18 ACERT Cat avec MEUI™

• Frein moteur de compression

• Démarreur électrique, 24 V

• Filtre à air du type sec avec préfiltre

• Ventilateur hydraulique

• Arrêt moteur au niveau du sol

• Radiateur, faisceau de refroidissement aluminium, 9 ailettes par pouce

• Protection, carter

• Aide au démarrage à l'éther

• Circuit de freinage :
  • Primaire et secondaire, disque humide, à actionnement hydraulique
  • Stationnement, actionné par ressort, à relâchement hydraulique

• Verrouillage de l'accélérateur

• Transmission :
  • Transmission Powershift à trains planétaires à 8 vitesses
  • Commande ECPC (Electronic Clutch Pressure Control, commande électronique de pression d'embrayage)
  • Logiciel APECS (Advanced Productivity Electronics Control Strategy, stratégie de commande électronique de productivité avancée)
  • Sélection de rapport supérieur programmable
  • Maintien du rapport
  • Blocage de différentiel
  • Protection, groupe motopropulseur
  • Réduction standard du patinage des pneus
  • Commande de vitesse au sol
  • Limite de vitesse de la machine
  • Protection contre le blocage de différentiel

GROUPE MOTOPROPULSEUR - DÉCAPEUSE

• Moteur C9.3 ACERT Cat :
  • Circuit de carburant à rampe commune haute pression
  • Frein moteur à relevage constant

• Démarreur électrique, 24 V

• Filtre à air du type sec avec préfiltre

• Ventilateur à entraînement mécanique

• Arrêt moteur au niveau du sol

• Radiateur, faisceau de refroidissement aluminium, 9 ailettes par pouce

• Aide au démarrage à l'éther

• Circuit de freinage :
  • Primaire et secondaire, étrier sec, à actionnement hydraulique

• Transmission :
  • 4 vitesses (entraînement par convertisseur de couple)
  • Transmission Powershift à trains planétaires

CIRCUIT ÉLECTRIQUE - TRACTEUR

• Alternateur 150 A

• Batteries (4), 12 V, 1 000 CCA (Cold Cranking Amps, capacité de démarrage à froid), sans entretien, puissance élevée

• Circuit électrique, 24 V

• Système d'éclairage :
  • Phares à diodes
  • Clignotants avec fonction de détresse, projecteurs à diodes (2), lame de coupe (1), benne, vision latérale halogène (2)

• Prise de charge/démarrage

CIRCUIT ÉLECTRIQUE - DÉCAPEUSE

• Avertisseur de recul

• Batteries (4), 12 V, 1 000 CCA (Cold Cranking Amps, capacité de démarrage à froid), sans entretien, puissance élevée

• Alternateur, 65 A

• Circuit électrique, 24 V

• Système d'éclairage :
  • Feux stop à diodes
  • Clignotants de direction avec fonction de détresse à diodes

POSTE DE CONDUITE - TRACTEUR

• Chauffage/ventilation/climatisation, dégivrage

• Commande thermostat de chauffage/ventilation/climatisation

• Crochet à vêtements

• Plate-forme de panier-repas avec sangle d'attache

• Connexion de diagnostic (2)

• Prise d'alimentation de 12 V (2)

• Blocage de différentiel (1)

• Plafonnier

• Klaxon électrique

• Commande d'équipement avec poignée en forme de T

• Rétroviseur

• Prééquipement radio

• Cabine ROPS/FOPS, pressurisée

• Commutateurs de clavier :
  • Verrouillage de l'accélérateur
  • Essuie-glaces/lave-glaces
  • Feux de détresse
  • Sélection du niveau de ralentissement
  • Marche/arrêt des projecteurs
  • Mode information sur l'affichage Messenger

• Interrupteurs à bascule d'ergot de sécurité

• Ceinture de sécurité, en deux parties statiques

• Siège, gestion de conduite avancée (ARM, Cat Advanced Ride Management), Comfort Cat série 3, pivote jusqu'à un angle de 30°

• Volant de direction, inclinable, télescopique, rembourré

• Vitres, sortie d'urgence sur le côté droit

• Vitres coulissantes

• Vitres feuilletées, à glissière

• Essuie-glaces, pare-brise avant et arrière, avec lave-glace

• Verrou de portière

• Affichage Messenger

• Les indicateurs et avertissements incluent :
  • Température du liquide de refroidissement
  • Température d'huile moteur
  • Température d'huile hydraulique
  • Température du filtre à particules diesel (DPF, Diesel Particulate Filter)
  • Niveau de carburant
  • Frein de stationnement
  • Verrouillage des équipements
  • Circuit de freinage
  • Régénération requise
  • Verrouillage de l'accélérateur
  • Tension du circuit
  • Direction auxiliaire
  • Étrier abaissé
  • Éjecteur automatique
  • Blocage de différentiel
  • Position libre du tablier
  • Maintien du rapport
  • Amortisseur d'attelage
  • Feux de route
  • Voyant principal
  • Régime moteur, tr/min
  • Sélection des rapports
  • Niveaux de remplissage de DEF (Diesel Exhaust Fluid, liquide d'échappement diesel)

LIQUIDES

• Liquide de refroidissement longue durée jusqu'à -37 °C (-34 °F)

AUTRES ÉQUIPEMENTS STANDARD - TRACTEUR

• Amortisseur d'attelage avancé

• Accumulateurs (amortisseur d'attelage) avec numéro d'enregistrement canadien (CRN, Canadian Registration Number)

• Vidange d'huile rapide

• Garde-boue, non métalliques

• Réchauffeur de liquide de refroidissement moteur (120 V)

• Jantes (2)

• Crochets de remorquage, avant

• Verrous antivandalisme

• Réchauffeur de liquide de refroidissement moteur (120 V)

• Verrous de direction

AUTRES ÉQUIPEMENTS STANDARD - DÉCAPEUSE

• Benne :
  • Capacité à ras : 18,3 m3 (24 yd3)
  • Capacité à refus : 26 m3 (34 yd3)

• Verrous antivandalisme

• Garde-boue de décapeuse

• Protection contre le débordement

• Vidange d'huile rapide

• Jantes (2)

• Vérins à détection de position hydrauliques (levage de la benne et bouclier)

VERSIONS DE LA DIRECTION

• Version à direction auxiliaire

TECHNOLOGIES INTÉGRÉES

• Version à aide séquentielle avec calculateur de charge utile

• Aide au chargement

• Commande de nivellement Cat avec aide au chargement

• Réduction améliorée du patinage des pneus

AUTRES ÉQUIPEMENTS

• Version caméra : système de visibilité sur la zone de travail (WAVS, Work Area Vision System)

• Gyrophare de cabine

• Klaxon pneumatique

• Klaxon pneumatique et gyrophare

• Ensemble de câblage

• Assistance réciproque

INSTRUCTIONS D'ENTRETIEN

• Version du film - États-Unis (ANSI)

• Version du film : International (ISO)
