A1-236 - Engrenage conique en zinc - Michaud Chailly - Module 1,0 à 3,5
Obtenir un devis / prix
Prix et détails sur demande
Mr. Mathieu Charbonnier
Echanger avec le vendeur
Vendu
et fabriqué par MICHAUD CHAILLY
En savoir plus
Description
Informations

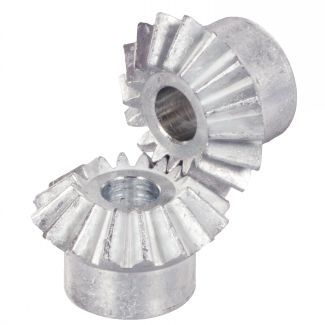

Engrenage conique en zinc - modèle A1-236 - Couple conique
Matière
- Zinc moulé sous pression (ZnAl4Cu1).
Caractéristiques
- Denture droite.
- Angle des axes : 90°.
- Les valeurs de couple indiquées ne tiennent compte que de la résistance au pied de denture. Ces roues ne conviennent pas pour un service en continu.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
- Température maxi : 100°C.
- Résistance mécanique environ 3 fois plus élevée que les roues en matière synthétique.
Pour comparaison, résistance :
Comment choisir son engrenage ?
Exemple :
Pour un rapport de 1 : 1, un module de 1 et un nombre de dents de 16, choisir 2 fois la référence "A1-236-16-10-1".
Sur demande
- Livrable avec rainure de clavette.
Engrenage conique en zinc - modèle A1-236 - Couple conique
Matière
- Zinc moulé sous pression (ZnAl4Cu1).
Caractéristiques
- Denture droite.
- Angle des axes : 90°.
- Les valeurs de couple indiquées ne tiennent compte que de la résistance au pied de denture. Ces roues ne conviennent pas pour un service en continu.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
- Température maxi : 100°C.
- Résistance mécanique environ 3 fois plus élevée que les roues en matière synthétique.
Pour comparaison, résistance :
- Zinc moulé : 27 kg/mm²
- Fonte grise : 26 kg/mm²
- Synthétique : 8 kg/mm²
- Acier : 50 kg/mm²
Comment choisir son engrenage ?
Exemple :
Pour un rapport de 1 : 1, un module de 1 et un nombre de dents de 16, choisir 2 fois la référence "A1-236-16-10-1".
Sur demande
- Livrable avec rainure de clavette.
