Affichage intelligent RS485 (Modbus) - Winstar - TFT 7 pouces avec écran tactile capacitif - Résolution 1024×600

Obtenir un devis / prix
Prix et détails sur demande
Winstar
Echanger avec le vendeur
Vendu et fabriqué par WINSTAR En savoir plus
Affichage intelligent RS485 (Modbus) - Winstar - TFT 7 pouces avec écran tactile capacitif - Résolution 1024×600_0
Affichage intelligent RS485 (Modbus) - Winstar - TFT 7 pouces avec écran tactile capacitif - Résolution 1024×600_1

Description

Affichage intelligent RS485 (Modbus) 7 pouces avec dalle tactile capacitive
Modèle : WL0F0007000A8GDAASA00


  • TFT Dimension : 7"
  • TFT Résolution d'écran : 1024×600 points
  • TFT Vue préférentielle : IPS
  • TFT Dalle tactile : Avec dalle tactile capacitive
  • TFT P/N : WF70A8TYAHLNGB#
  • Interface de communication : RS485
  • Luminosité : 500 Cd/m²

Description :

Le modèle WL0F0007000A8GDAASA00 est un écran intelligent TFT de 7 pouces de la série RS485 qui fonctionne avec le protocole Modbus via une commande de RS485 pour afficher le contenu de l'affichage sur l'écran et retourner les données d'événement tactile avec des objets de protocole.

Ce modèle est intégré avec un module TFT standard de 7 pouces WF70A8TYAHLNGB et un PCBA à 4 couches avec un code de firmware intégré développé par l'équipe RD de Winstar. Cet écran intelligent est conçu pour permettre aux clients de créer leur propre interface utilisateur sans avoir à écrire une seule ligne de code, tout en restant à un coût raisonnable. Il peut fonctionner avec un ordinateur et un dongle USB2RS-485 ou même un MCU comme plateforme HOTE.


La série d'écrans intelligents RS485 de Winstar offre une solution prête à l'utilisation pour le développement Modbus, réduisant les coûts de développement et accélérant le temps de mise sur le marché. Les écrans RS485 TFT sont fournis avec des objets d'interface utilisateur standard de Winstar, permettant aux projets de démarrer rapidement. Pour des besoins spécifiques, nos ingénieurs peuvent personnaliser un nouvel ensemble d'objets d'interface utilisateur en fonction des contenus fournis au format PNG/JPG.


Caractéristiques principales :

  • Tension de fonctionnement : 12V DC
  • Autotest à la mise sous tension et écran Splash
  • Interface de communication RS485 (EIA-485) avec longue distance de transmission et forte capacité anti-interférence
  • Supporte le protocole Modbus
  • Mémoire flash intégrée pour le stockage des polices et des données du dictionnaire des objets
  • Supporte les écrans tactiles capacitifs projetés (PCAP)
  • Buzzer intégré
  • Supports multi-maîtres
  • Écran Splash personnalisable par l'utilisateur
  • Création de l'interface utilisateur via Winstar GUI Builder sans écrire une ligne de code

Applications logicielles Winstar :

Winstar propose des applications Windows (GUI & GUI Builder) pour concevoir l'interface graphique des écrans intelligents. Le logiciel Winstar GUI Builder permet aux utilisateurs de simuler leur nouvelle interface utilisateur avec des fonctions de prévisualisation des widgets et glisser-déposer. Il est compatible uniquement avec le système Windows et prend en charge la fonction WYSIWYG (What You See Is What You Get).

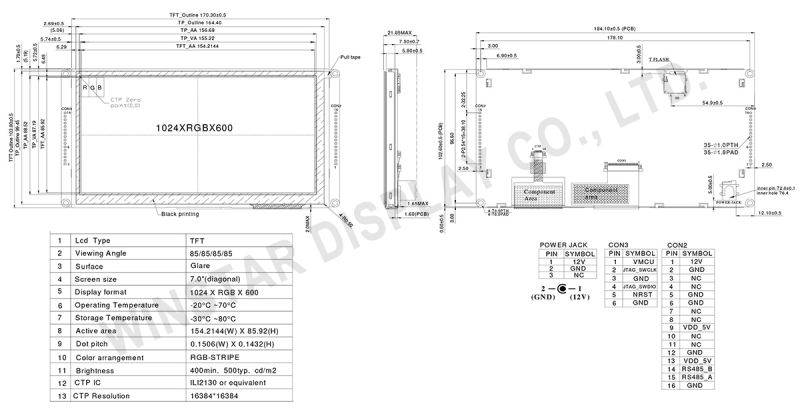

Spécifications :

ArticValeur standardUnité
Écran LCD169.9(W) x 103.4(H) x 5.6(D)mm
PCB184.1(W) x 102.6(H) x 1.6(D)mm
Housing outline184.1(W) x 102.6(H) x 21.85(D)mm

ArticValeur standardUnité
Operating voltage12Vdc
Communication InterfaceRS485 differential ± 3.3Vpp
Résolution1024 x RGB x 600 (TFT)dots
TFT Diagonale7.0pouces
Dimensions du module169.9(W) x 103.4(H) x 5.6(D)mm
Zone active154.2144 x 85.92mm
Pas des points0.1506 x 0.1432mm
Type de rétroéclairageLED, Blanc
Vue préférentielle85/85/85/85
Rapport d'aspect16:9
Dalle tactileAvec dalle tactile capacitive (PCAP)
SurfaceReflets
