Écran intelligent RS485 Modbus 4.3 pouces - Winstar - TFT tactile capacitif 480×272 points
Obtenir un devis / prix
Prix et détails sur demande
Vendu
et fabriqué par WINSTAR
En savoir plus
Description
Écran intelligent RS485 Modbus 4.3 pouces avec dalle tactile capacitive
N° de modèle : WL0F00043000WGDAASA00
Caractéristiques principales :
► TFT Dimension : 4.3"
► TFT Résolution d'écran : 480×272 points
► TFT Vue préférentielle : 80/80/80/80
► TFT Dalle tactile : Avec dalle tactile capacitive
► TFT P/N : WF43WTWAEDNGA#
► Interface de communication : RS485
► Luminosité : 400 Cd/m²
Description :
Le modèle WL0F00043000WGDAASA00 est un écran intelligent TFT de 4.3 pouces de la série RS485, compatible avec le protocole Modbus via une commande RS485. Il permet d'afficher le contenu et de retourner les données d'événement tactile avec des objets de protocole.
Ce modèle est intégré avec un module TFT standard de 4.3 pouces (WF43WTWAEDNGA) et un PCB à 4 couches avec un firmware intégré développé par l'équipe RD de Winstar. Cet écran est conçu pour simplifier la création d'interfaces utilisateur sans nécessiter de développement de code, tout cela à un coût raisonnable. Il peut fonctionner avec un ordinateur, un dongle USB2RS-485 ou un MCU comme plateforme hôte.
La série d'écrans intelligents RS485 de Winstar offre une solution prête à l'emploi, réduisant les coûts de développement et accélérant le délai de mise sur le marché. Elle inclut des objets d'interface utilisateur standard et peut être personnalisée selon les besoins des clients (support PNG/JPG).
Caractéristiques et fonctions principales :
► Tension de fonctionnement : 5V CC
► Autotest à la mise sous tension et écran splash
► Interface de communication RS485 (EIA-485) - Longue distance de transmission et forte capacité anti-interférence
► Supporte le protocole Modbus
► Mémoire flash intégrée pour polices et données
► Supporte les écrans tactiles capacitifs projetés (PCAP)
► Buzzer intégré
► Supporte les systèmes multi-maîtres
► Écran splash personnalisable
► Création d'interfaces utilisateur via Winstar GUI Builder sans codage
Winstar GUI Builder :
Le logiciel Winstar GUI Builder, compatible Windows, permet de simuler de nouvelles interfaces utilisateur grâce à des widgets, une fonction glisser-déposer et des prévisualisations. Il supporte la méthodologie WYSIWYG (What You See Is What You Get).
Spécifications générales :
Autres spécifications :
N° de modèle : WL0F00043000WGDAASA00
Caractéristiques principales :
► TFT Dimension : 4.3"
► TFT Résolution d'écran : 480×272 points
► TFT Vue préférentielle : 80/80/80/80
► TFT Dalle tactile : Avec dalle tactile capacitive
► TFT P/N : WF43WTWAEDNGA#
► Interface de communication : RS485
► Luminosité : 400 Cd/m²
Description :
Le modèle WL0F00043000WGDAASA00 est un écran intelligent TFT de 4.3 pouces de la série RS485, compatible avec le protocole Modbus via une commande RS485. Il permet d'afficher le contenu et de retourner les données d'événement tactile avec des objets de protocole.
Ce modèle est intégré avec un module TFT standard de 4.3 pouces (WF43WTWAEDNGA) et un PCB à 4 couches avec un firmware intégré développé par l'équipe RD de Winstar. Cet écran est conçu pour simplifier la création d'interfaces utilisateur sans nécessiter de développement de code, tout cela à un coût raisonnable. Il peut fonctionner avec un ordinateur, un dongle USB2RS-485 ou un MCU comme plateforme hôte.
La série d'écrans intelligents RS485 de Winstar offre une solution prête à l'emploi, réduisant les coûts de développement et accélérant le délai de mise sur le marché. Elle inclut des objets d'interface utilisateur standard et peut être personnalisée selon les besoins des clients (support PNG/JPG).
Caractéristiques et fonctions principales :
► Tension de fonctionnement : 5V CC
► Autotest à la mise sous tension et écran splash
► Interface de communication RS485 (EIA-485) - Longue distance de transmission et forte capacité anti-interférence
► Supporte le protocole Modbus
► Mémoire flash intégrée pour polices et données
► Supporte les écrans tactiles capacitifs projetés (PCAP)
► Buzzer intégré
► Supporte les systèmes multi-maîtres
► Écran splash personnalisable
► Création d'interfaces utilisateur via Winstar GUI Builder sans codage
Winstar GUI Builder :
Le logiciel Winstar GUI Builder, compatible Windows, permet de simuler de nouvelles interfaces utilisateur grâce à des widgets, une fonction glisser-déposer et des prévisualisations. Il supporte la méthodologie WYSIWYG (What You See Is What You Get).

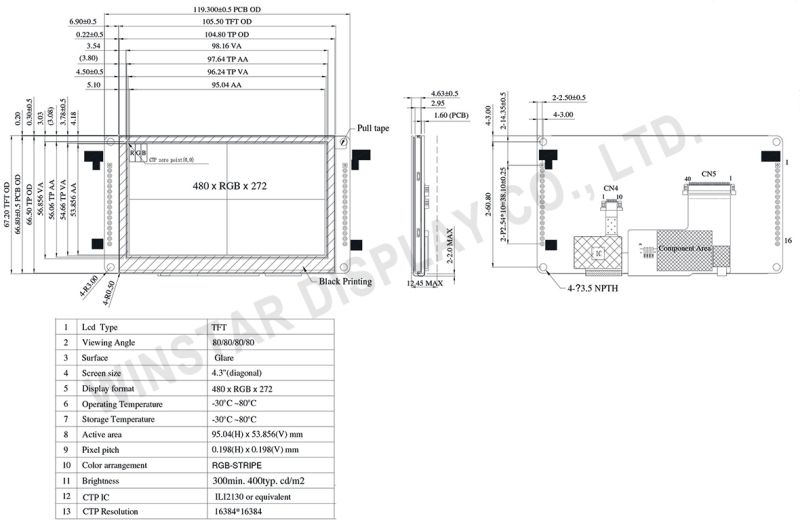

Spécifications générales :
| Artic | Valeur standard | Unité |
|---|---|---|
| Écran LCD | 105.5(W) × 67.2(H) × 4.6(D) | mm |
| PCB | 119.3(W) × 67.2(H) × 1.6 | mm |
| Housing outline | NA | mm |
Autres spécifications :
| Artic | Valeur standard | Unité |
|---|---|---|
| Operating voltage | 5 | Vdc |
| Communication Interface | RS485 differential ± 3.3 | Vpp |
| MCU | STM32F750 | N/A |
| Flash Memory | 16 | MB |
| SDRAM Frequency | 108 | Mhz |
| TFT Diagonale | 4.3 | pouces |
| Résolution | 480 × RGB × 272(TFT) | dots |
| Dimensions du module | 105.5(W) × 67.2(H) × 4.6(D) | mm |
| Zone active | 95.04(W) × 53.856(H) | mm |
| Pas des points | 0.066(W) × 0.198(H) | mm |
| Type de rétroéclairage | TFT, Blanc, Transmissif | N/A |
| Vue préférentielle | 80/80/80/80 | N/A |
| Rapport d'aspect | 16:9 | N/A |
| Dalle tactile | Avec dalle tactile capacitive (PCAP) | N/A |
| Surface | Reflets | N/A |
