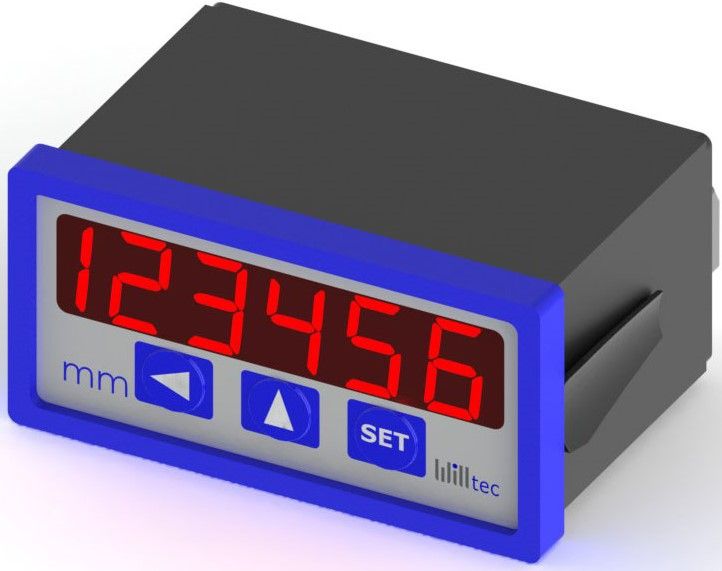

Afficheur numérique incrémental EP2-I

L'afficheur numérique de la série EP2-I constitue, en combinaison avec des codeurs incrémentaux ou des capteurs magnétiques, une solution très rentable pour l'acquisition de données dans la construction de machines et d'installations, en particulier en combinaison avec nos codeurs incrémentaux ou les codeurs linéaires magnétiques de la série EHP1 ou LHR5.







Fonctions (programmables par les touches de la face avant)

-          fonction de mesure incrémentale (ABS-/REL)

-          fonction de gel de l'affichage

-          mémorisation de la valeur réelle

-          valeur de décalage, sélectionnable

-          compensation dimensionnelle (en option)

-          commutation mm/pouces

Convient pour

-          codeurs rotatifs incrémentaux des séries SCA, SCH, EN, WIG

-          codeurs magnétiques séries LHR5, EHP



Autres fonctions (sur demande)

-          2 entrées de comptage/mesure différentielle

-          calcul d'angle

-          mesure de la vitesse

-          mesure d'impulsion

-          compensation de la masse

-          fonction de fenêtre de tolérance

-          connectivité esclave via RS485







Caractéristiques mécaniques

Affichage : Affichage LED ; 6 chiffres ou affichage LED ; 8 chiffres (en option)

Hauteur des chiffres ~ 14 mm

Dimensions (boîtier d'installation) : 47 x 95 x 79 mm (L x L x H)

Dimensions (découpe du panneau de contrôle) : 46 x 94 x 75 mm (L x L x H)

Dimensions (boîtier de montage) : 62 x 117 x 136 mm (L x L x H)

Plage de mesure : 999,999 ; -99,999 (6 chiffres) - 99999.999 ; -9999.999 (8 chiffres)

Accessoires

-          Boîtier de montage (simple, double ou triple)

-          Supports de montage



Données électriques

Alimentation électrique : 15 - 30 VDC ou 115/230 VAC (sur demande)

Alimentation du codeur : 5 VDC ou 24 VDC

Consommation de courant

-          sans charge : 30 mA

-          en fonctionnement : <130 mA

Fréquence de comptage

< 1 MHz (Line Driver)

< 250 kHz (Push-Pull)



Raccordement électrique : Connecteur

Interface : RS485 ; RS232 et USB via adaptateur (en option)

Classe de protection : IP40 (face avant du boîtier d'installation)

Autres classes de protection sur demande
