Afficheur numérique industriel

Le prix d’un afficheur numérique industriel varie généralement entre 200 € et plus de 1 000 € selon les modèles et leurs fonctionnalités. Les afficheurs économiques à LED 4 digits se trouvent dès 200 €. Les versions multifonctions tricolores ou intégrateurs-totaliseurs sont plutôt situées entre 300 € et 550 €. Ils peuvent gérer plusieurs signaux et d’offrir des sorties analogiques ou sorties relais.

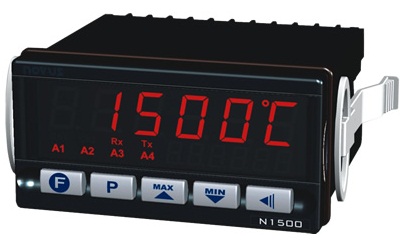

Un afficheur de process affiche une valeur mesurée issue d’un capteur comme la pression, la température, le poids, le niveau ou la tension d’alimentation. Il accepte des signaux analogiques de type 4-20 mA ou 0-10 V et il convertit ces données en affichage numérique. L’appareil équipe des installations de production, des laboratoires et des lignes de contrôle de process. Il se décline en version encastrable pour une armoire électrique ou en version à boîtier de terrain avec une classe de protection IP élevée.

Un afficheur de position fonctionne avec un codeur incrémental ou un codeur absolu. Il affiche une position linéaire ou angulaire et il contrôle le déplacement d’un système mécanique. Il s’utilise dans des machines-outils, des convoyeurs ou des dispositifs de levage. Certains modèles intègrent des seuils programmables qui déclenchent une sortie relais en cas de dépassement. L’afficheur permet aussi de programmer un offset, d’effectuer une division ou d’ajuster un facteur d’échelle pour correspondre à l’application.

Un afficheur incrémental mesure et affiche des grandeurs évolutives comme la distance, l’angle, la vitesse ou les impulsions. Il fonctionne avec des codeurs incrémentaux ou des capteurs magnétiques. Il gère des fonctions comme le décalage d’origine, la mémoire de valeurs, la compensation de mesure et la tolérance. Il se présente souvent en afficheur LED de 6 ou 8 digits, encastrable ou intégré dans un boîtier métallique.

Un compteur afficheur additionne des impulsions reçues d’un capteur et affiche le résultat sous forme numérique. Il sert au comptage de pièces, au calcul de fréquences ou au suivi d’une cadence de production. Il peut être programmé pour déclencher une sortie relais en fonction d’un seuil défini. Le compteur afficheur est utilisé dans la logistique, l’emballage, le contrôle de débit et le suivi des cycles de machines automatisées.

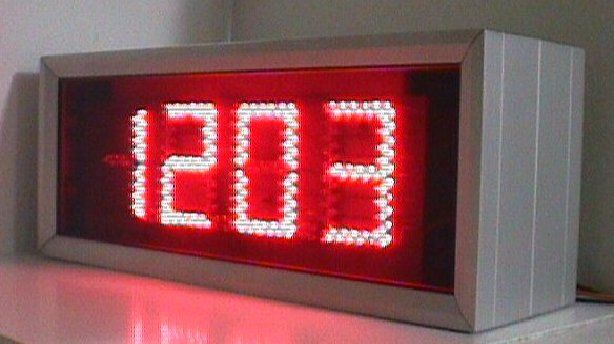

L’ afficheur grand format est destiné à une visibilité maximale, avec une hauteur de chiffres allant jusqu’à 100 mm et une distance de lecture de 50 mètres. Il est utilisé pour l’affichage en atelier, sur une ligne de montage ou dans un entrepôt. L ’afficheur grand format peut présenter des informations comme le poids, le nombre de pièces, le temps de cycle ou la cadence de production. Il intègre souvent une matrice de points LED multicolore qui permet de différencier visuellement les états de fonctionnement.

Un afficheur multifonction gère différents signaux d’entrée et affiche plusieurs paramètres de process simultanément. Il peut combiner des signaux analogiques et numériques et il propose une configuration par touches en façade ou par interface de communication. Il s’utilise dans l’automatisation industrielle pour surveiller en même temps des variables comme la température, la pression et la vitesse. L’afficheur multifonction utilise parfois un affichage tricolore pour signaler un état normal, une alerte ou un dépassement de seuil.

Un afficheur digital affiche des valeurs sur un écran LED ou LCD. Il présente 6 digits ou 8 digits selon le modèle. L’appareil offre une hauteur de chiffres de 14 mm en version standard et jusqu’à 100 mm en version grand format. La distance de lecture atteint 50 mètres pour les afficheurs à matrice de points LED. Certains modèles utilisent un affichage alphanumérique pour présenter à la fois des chiffres et des messages textuels comme des codes, des alertes ou des indications de process.

Un indicateur numérique se présente sous forme de boîtier encastrable ou de boîtier métallique. Les dimensions standards sont 47 × 95 × 79 mm pour une version encastrée et 62 × 117 × 136 mm pour une version de montage. L’appareil se fixe par panneau, par vis, par support de montage simple, double ou triple, ou sur rotule selon l’usage.

Un compteur afficheur fonctionne avec une alimentation de 15 à 30 VDC ou de 115/230 VAC sur demande. L’appareil fournit une alimentation de 5 VDC ou 24 VDC à un codeur associé. Il consomme environ 30 mA à vide et moins de 130 mA en fonctionnement.

Un afficheur LED communique par des interfaces RS232, RS485, USB (en option), Modbus, Ethernet ou IO-Link. Ces liaisons permettent la transmission des valeurs mesurées et l’intégration dans un système d’automatisation.

Un indicateur de tableau gère une mesure incrémentale ABS/REL. Il affiche une valeur de position, de vitesse, d’angle ou d’impulsions. Il enregistre une valeur en mémoire et il applique un offset ou une compensation de mesure. Il convertit une valeur entre mm et pouces et il déclenche une alarme quand une mesure dépasse un seuil.

Un afficheur multifonction propose un réglage de luminosité sur 5 niveaux. Il intègre un menu de programmation en façade. L’opérateur configure un facteur d’échelle compris entre 0,00001 et 9,99999 et il sélectionne un diviseur de 1, 10, 100 ou 1 000. L’appareil permet un adressage de 1 à 255 en réseau.

Un indicateur de process possède une classe de protection IP40 en standard, avec des versions renforcées disponibles. Il assure une isolation galvanique entre les signaux et il garantit une immunité électromagnétique adaptée aux environnements industriels.
