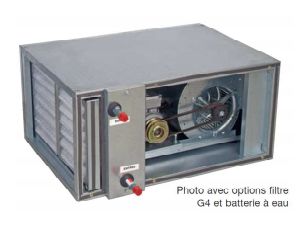

Alvipack - Caisson de ventilation PiAIR2 avec isolation double paroi 25mm - faible hauteur

Caisson de ventilation de faible hauteur
Documentation :
PiAIR2 - 18 Novembre 2014
Code de commande : ALVIPACK
DESCRIPTIF :
• L'enveloppe est constituée de panneaux autoporteurs en acier galvanisé, avec isolation double paroi épaisseur 25mm.
• Les deux panneaux latéraux sont fixés par des écrous 6 pans, permettant l'accès au groupe motoventilateur, l'étanchéité étant assurée par un joint.
• Les panneaux supérieurs et inférieurs sont munis de 4 écrous sertis ØM8.
• Manchettes lisses de raccordement aspiration et refoulement.
• En standard, le caisson est proposé "aspiration et refoulement" en ligne et servitude droite (servitude gauche sur demande).
• Installation en position verticale possible.

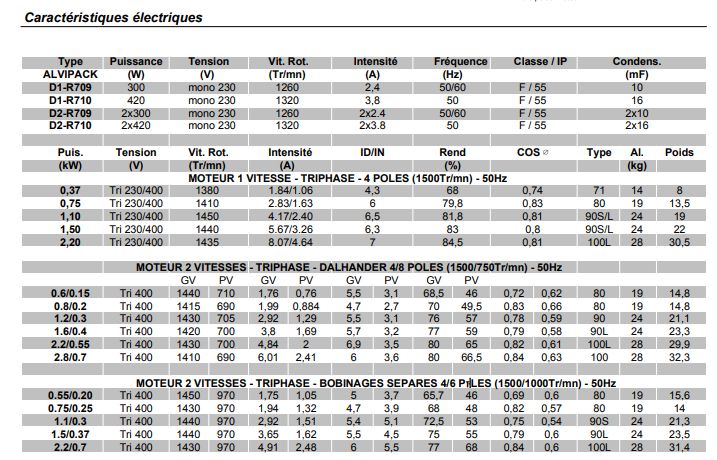

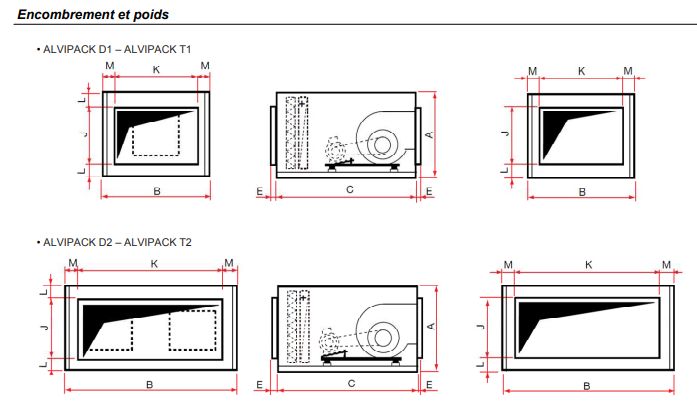

MOTORISATION :
Les caissons ALVIPACK sont proposés avec 2 types de motorisation :

• Motorisation à entraînement direct :
  ALVIPACK D1 ou D2
  • Moto-ventilateur double ou ie à action en acier galvanisé IP55 classe F.
  • Boîte de raccordement plexo fixée sur la volute.
  • Moteur à rotor extérieur fixé sur un arbre monté sur silent-blocs.
  • Alimentation monophasée 230V, fréquence 50Hz.

• Motorisation à transmission :
  ALVIPACK T1 ou T2
  • L'ensemble groupe moto-ventilateur est désolidarisé de l'enveloppe par des plots antivibratils et un joint au refoulement du ventilateur.
  • Turbine double ou ie à action en acier galvanisé.
  • Moteur à pattes IP55 avec PTO, classe F, monté sur châssis :
  - Triphasé 230/400V, 1 vitesse, haute efficacité IE2.
  - Triphasé 400V, 2 vitesses Dalhander (rapport 1/2) ou bobinages séparés (rapport 2/3 - 1/3).
  • Transmission par poulies et courroie(s), poulie motrice variable pour les puissances moteurs inférieures ou égales à 1.5kW.
