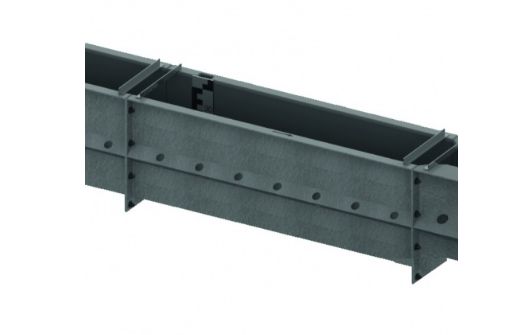

Aqf200 - canal venturi - aqualabo - 200 m3/h

Canal venturi pour mesure de débit avec approche AQUAFLOW 200 m3/h

Réf : AQF200 Les canaux Venturi sont destinés à la mesure de débit dans des canaux ouverts à surface libre. Réalisés en polyester renforcé, ils offrent une excellente stabilité dimensionnelle, garantissant une bonne précision de mesure. Associés à un capteur de niveau, ils deviennent une solution de mesure en continu des débits, fiable et précise. Convenant aux liquides chargés en particules solides ou corrosifs, ils trouvent leurs applications dans l'industrie, le traitement des eaux et l'assainissement. PRINCIPE Le principe Venturi est un dispositif à contractions latérales, faisant passer les liquides d'un régime fluvial à un régime torrentiel au droit de la section du col. L'ajout d'un seuil au fond du canal, permet la mesure des faibles débits. Pour avoir le débit de cet écoulement il suffit pour cela de mesurer le niveau en amont de la contraction et de le convertir en débit à l'aide d'une formule propre à chaque taille de Venturi. La courbe Q(h) est fournie avec chaque canal. • Débit sur canaux ouverts • Conversion niveau en débit • Liquides clairs ou chargés • Construit en résine polyester • Conforme à la norme ISO 4359 • Gammes de 5 à 2200 m3 /h

INSTALLATION
Le canal complet doit avoir une longueur droite avant le venturi de 10 x B. Cette longueur d'approche doit être maçonnée ou réalisée avec les canaux de mesure et d'approche proposés en option. Le canal de mesure comprend un puits de mesure avec une échelle de niveau. Le canal d'approche reprend les dimensions de celui de mesure.
CONFORMITÉ À LA NORME ISO 4359
Le canal Venturi respecte strictement la norme ISO 4359, en particulier la géométrie et les limites d'application prévues par le paragraphe 10.6 et la figure 1. Le canal respecte strictement le rayon de courbure à l'entrée du col comme prévoit la norme ISO 4359 paragraphe 10.1.4 soit : Le rayon de courbure de transition avec le lit doit être égal à 4 fois la pelle p Et le rayon de courbure de transition avec les parois du col doit être de 2(B-b) au moins
STRUCTURE RENFORCÉE
La cause majeure de l'imprécision de mesure étant les conditions d'installation des canaux et notamment le risque de déformation lié au coulage du béton, le canal Venturi comprend un renfort latéral horizontal breveté de type oméga assurant sa rigidité et une meilleure accroche au béton.
CARACTÉRISTIQUES TECHNIQUES
Matériau et construction • Résine polyester : 3 couches pour l'AQF6 4 couches (AQF15, 40, 100 et 200) 5 couches (AQF300 et 600) 6 couches (AQF1000 et 2000) Mat liant poudre et résine vynilester Gel coat qualité marine avec 1re couche anti osmose • Renforts : Renforts stratifiés avec prise béton AQF6 à AQF200 : 1 renfort AQF300 à AQF2000 : 2 renforts Equerre de gabarit anti écartement Normes • Couleur : RAL 7031 • Géométrie : ISO 4359 (sauf AQF6 et AQF15) Précision du canal Venturi • Précision : Entre 0 et Qmin : de 3 à 1 % Entre Qmin et Qnom : 1 % Entre Qnom et Qmax : 1,2 % • Débordement : Marge de 20 mm entre Qmax et le débordement
