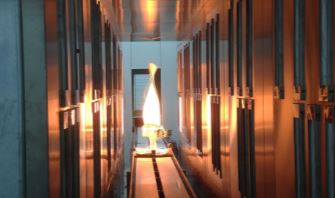

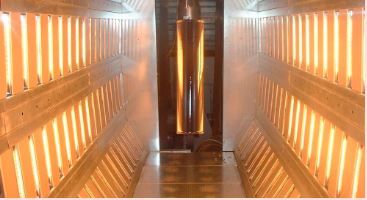

Arches de dopage IR électriques - Superficie des pièces - Infrarouge long et court

Les arches de dopage IR électriques rassemblent la plupart des avantages de l’infrarouge gaz mais elles permettent aussi un plus large éventail de longueur d’ondes, allant de l’infrarouge long à l’infrarouge court qui ne peut pas être atteint en technologie gaz.

L’infrarouge court autorise une isolation complète entre la source rayonnante et les pièces passant dans l’arche de dopage.

Ces installations se placent à l’entrée d’étuves existantes qui ne parviennent pas à atteindre les objectifs usine en termes de cadence (augmentation de la production, pièces plus massives…) ou en termes de qualité (points froids, grains, courbes non conformes).

Elles peuvent être ajoutées en entrée d’étuve, intégrées à un sas ou rideau d’air ou bien même remplacer une partie convective.

CSI développe sur demande l’arche IR qui sera adaptée à l’amélioration de la ligne peinture après une analyse fine et complète de l’existant. Ainsi, la définition du dopage sera totalement différente entre un process sur produit solvanté liquide, peinture à l’eau ou bien poudre.

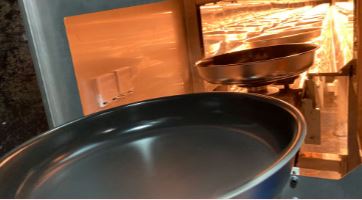

Le dopage peut être réalisé sur la superficie des pièces ou bien sur un point particulier par une définition de rayonnement précise et un process permettant de ne chauffer qu’un point particulier sur les axes X, Y et Z.

La densité de puissance est aussi adaptée au process. Ainsi, la technologie IR CSI peut apporter des densités de puissance atteignant 700kW/m² (très rare pour ce genre de procédé) comme des densités beaucoup plus faibles si les pièces ou les produits appliqués ne permettent pas de rampe de température élevées.

Certains produits nécessitent des longueurs d’onde rayonnantes spécifiques. Grâce à la diversité des sources IR gaz ou électriques CSI, ces longueurs d’ondes peuvent être prises en compte dans la définition du système de dopage.
