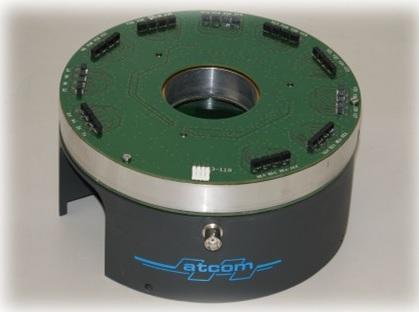

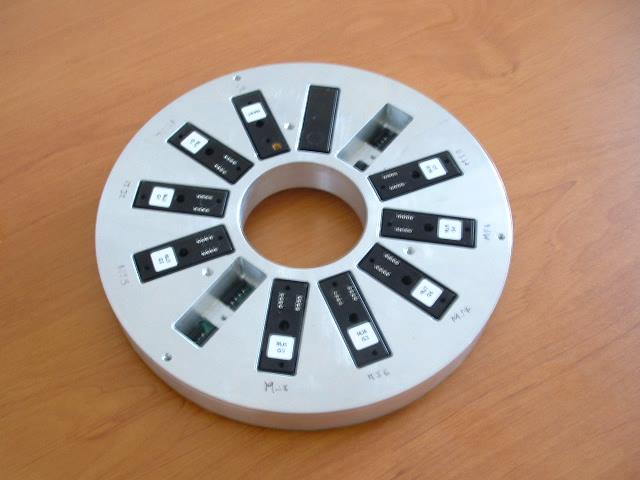

Ate b-h-module 256-atcom

La télémétrie ATEB permet l'échantillonnage synchrone de plus de 256 voies de mesure.

Les données sont transmises par radio, ce qui permet une simplicité d'intégration de la télémétrie ATEB sur une turbine ou une hélice (turbine aérospace ou GAZ, éolienne, drone).

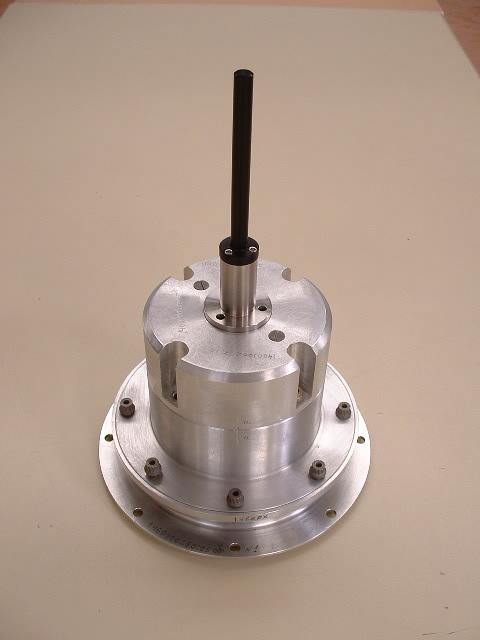

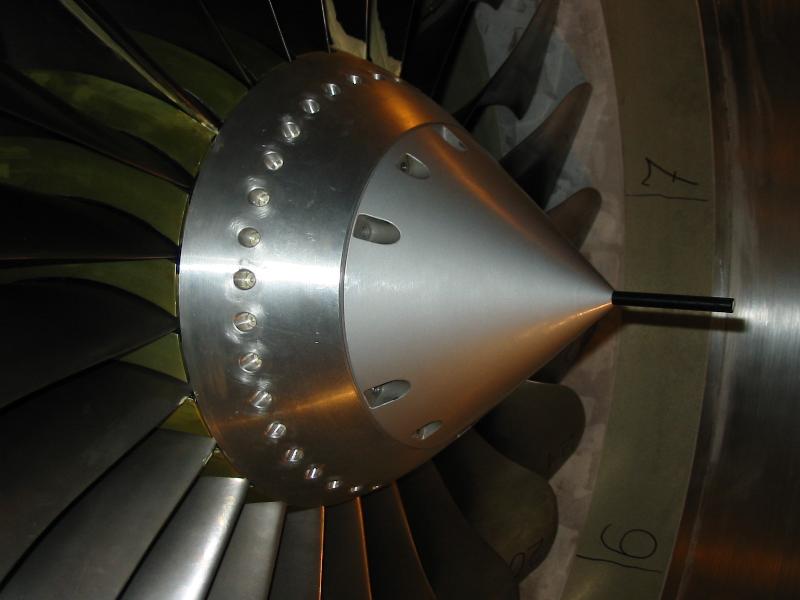

La taille et le poids de la télémétrie ATEB permettent une fixation directe au centre de la turbine ou de l'hélice.
Spécifications
Mesure de contrainte statique ou dynamique : Jauge 120 à 1200 Ohm
Test d'intégrité de jauge embarquée (par générateur de courant sinusoïdal)
Déphasage maximum entre voie : Mesure de température : Thermocouple type K-N-J, 1200°C max
Bande passante :

15Hz - 40khz par voie de mesure (jauge dynamique)
0Hz - 20kHz par voie de mesure (jauge statique)
Options :

de 4 à 256 voies de mesure
système de mesure spécifique multi voies large bande passante sur demande
Caractéristiques radio :

Transmission des données numériques PCM-PSK
Puissance de transmission max : 5mW
Bande : 2,4GHz
Télécommande : marche/arrêt, réglage gain, bande passante et courant de jauge à la volée
Caractéristiques techniques :

Alimentation : Batterie rechargeable ou induction
Température d'utilisation : -50°C/+125°C
Accélération : 40000 G
Récepteur :

Correction des sorties (sinx/x)
Sortie analogique +/-5V ou 0/10V
Sortie numérique des données Ethernet
