Ate wheel-bat-module 24 voies-atcom

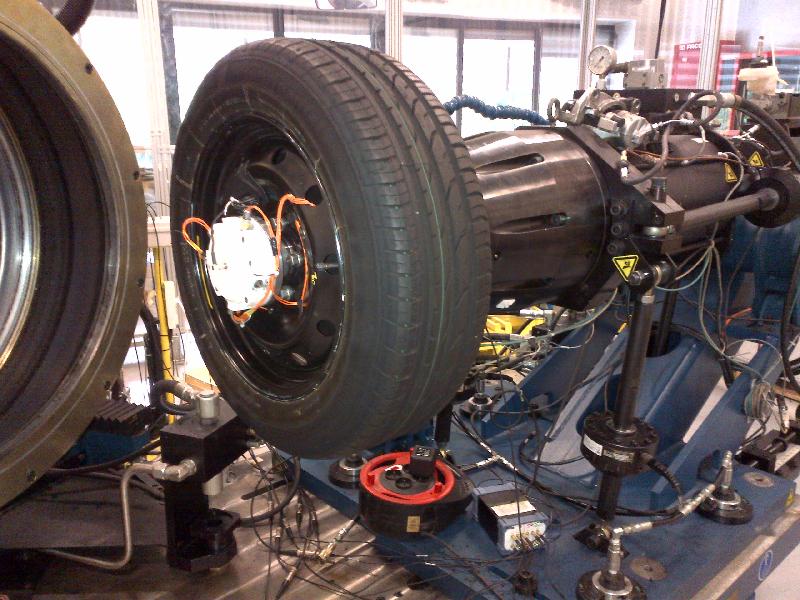

Le système de télémétrie ATE WHEEL est destiné à la mesure de température ou de contrainte, sans contact, sur des roues en rotation ou rotor aéronautique. Il peut conditionner 24 thermocouples de type K ou 12 jauges d'extensométrie.

Les entrées sont compensées par soudure froide en interne. L'ensemble des entrées est codé sur 16 bits avec un échantillonnage simultané et transmis en numérique par radio. La distance entre l'émetteur et l'antenne de réception peut aller jusqu'à 10m environ. L'ATE WHEEL permet le fonctionnement en parallèle sur 4 roues. La réception est réalisée sur prises SMA, de type analogique 0-10V ou -5/+5V ou sur sortie numérique. L'ATE WHEEL fonctionne sur batteries, rechargeables sur véhicule.

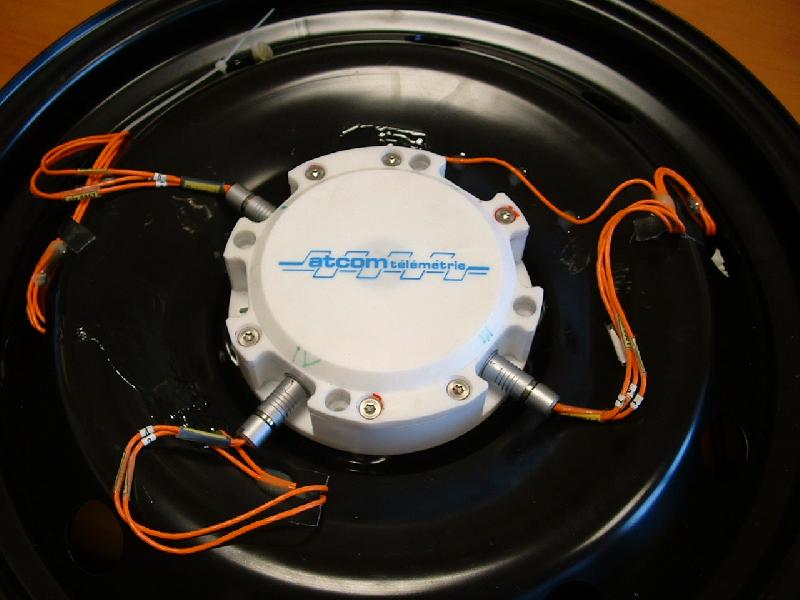

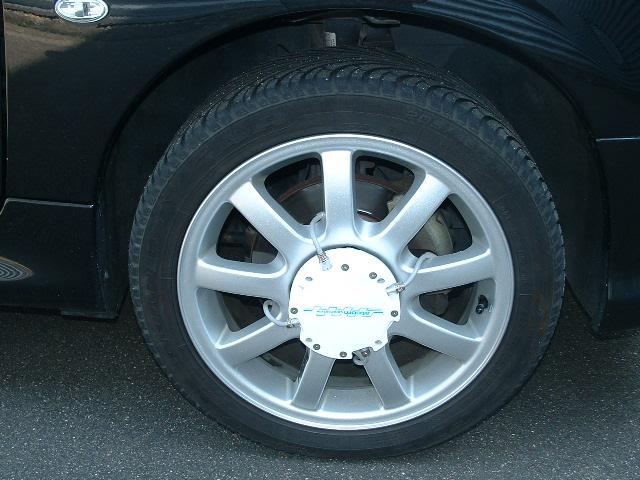

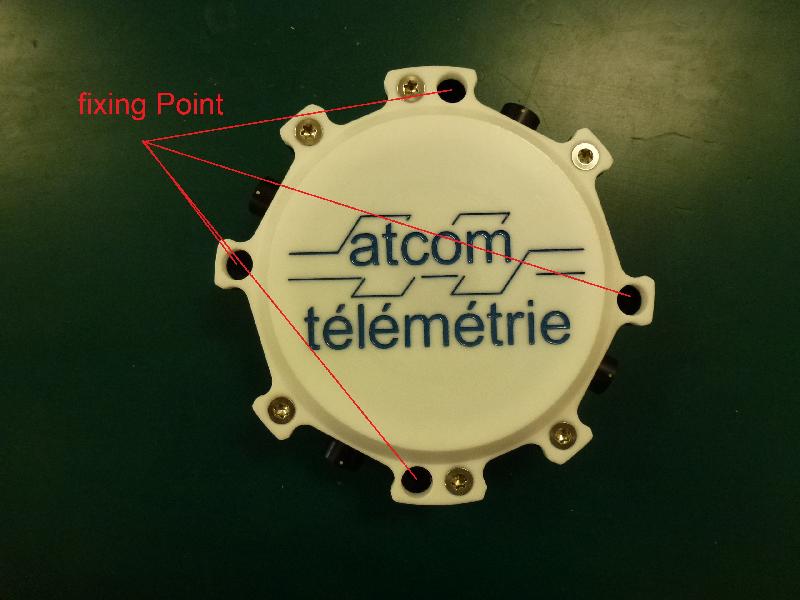

L'ATE WHEEL permet un montage mécanique rapide sur la jante d'un ou plusieurs véhicules, par changement de cale de fixation. Son poids est de 0,675 kg seulement, ce qui permet de réduire la masse non suspendue.
Spécifications
entrée 24 voies de mesure en version sur batterie (ou 48 voies en version par induction)
alimenté sur batterie ou auto alimenté par induction
température maxi -40°C + 125°C (-20°C +85 °C sur batterie) option haute température sur mesure 125 °C
accélération maxi 10 000G (option 40 000 G)
bande passante jusqu'a 40 Khz par voie de mesure
dimension : 140 mm
gain et offset programmable par USB 2 (soft PC)
transmission radio PCM numérique
boîtier en aluminium anodisé IP 65 (connection étamche en aluminium)

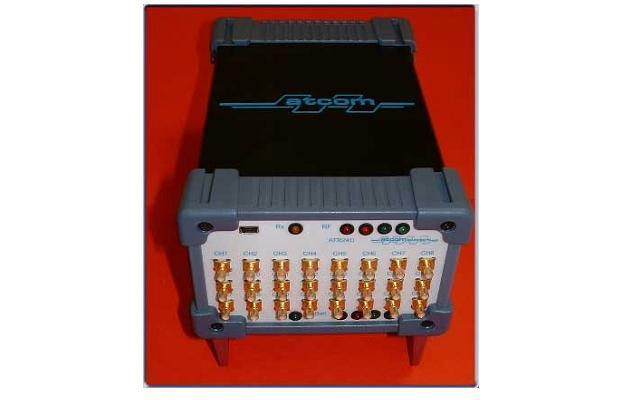

sortie récepteur radio 0-5V ou 0-10V analogique et USB 2 (option CAN2B ou profibus disponible)
