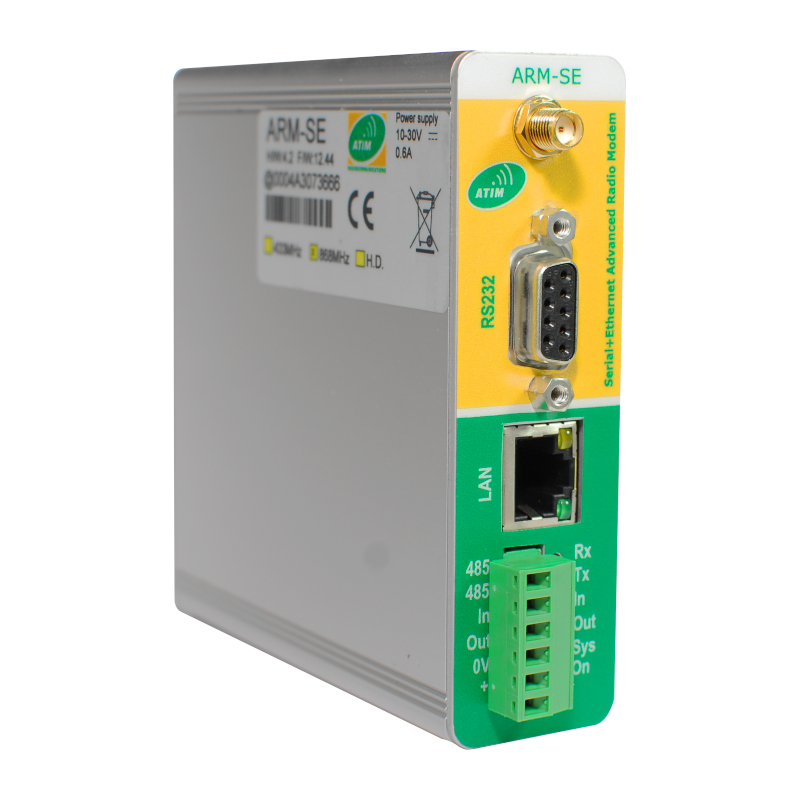

Atim arm/868-se

Le modem radio ARM-SE est compatible avec toute la gamme ARM et permet à partir d'un port série ou depuis un réseau Ethernet d'accéder aux autres modules radio distants (Entrées-sorties déportées, ports série, Ethernet sans fil). II est possible de l'utiliser comme pont radio entre 2 ou plusieurs équipements Ethernet (automates par exemple).
Son point fort est la portée qu'il peut couvrir avec de petites antennes (plus de 5 km à vue, et même plus de 10 km avec un point haut) grâce à son excellente sensibilité. II trouvera bien sa place dans les zones très obstruées et perturbées telles que halles industrielles, carrières, milieux urbains, engins mobiles, etc…
L'ARM-SE offre une alternative au WiFi pour les applications industrielles ne nécessitant pas un débit important mais plutôt une garantie de fonctionnement dans les pires situations.
Le modem radio ARM-SE dispose d'un port Ethernet et d'un port série utilisable, soit en RS232, soit en RS485, pour la connexion d'équipements série (automates programmables, IHM…), d'une entrée IN et d'une sortie OUT (sortie watchdog par défaut). Sa modularité lui permet d'ajouter en version « eXtended », soit des
modules d'entrées-sorties standards, soit des modules spécifiques sur demande. II peut fonctionner sous plusieurs modes : transparent, sécurisé, ou protocole Modbus.
II s'intègre parfaitement dans une architecture de communication sans fil avec les autres modems radio de la gamme ARM.
Le modem radio Ethernet ARM-SE (Advanced Radio Modem Serial + Ethernet) offre une alternative intéressante aux solutions WiFi.
Applications types:

• Longue distance en zones obstruées et perturbées
• Chronométrage, report de temps intermédiaires
• Affichage, signalisation
• Gestion de l'eau, énergie et utilités
• Contrôle de caméras, télémétrie
• Carrières, mines, cimenteries
• BTP, Industries…
• Points forts
• Modem radio 868 MHz (1 à 500 mW) & 433 MHz (10 mW)
• Norme européenne, sans licence
• Grande sensibilité,longue portée stabilité (TCXO)
• RS232/485 ou Ethernet Full TCP/IP + passerelle Modbus TCP/RTU
• Fonctionnement «NLOS»(non line of sight), alternative au Wi-Fi dans les zones obstruées et non à vue
• Configuration par pages web (en local et à distance),mise à jour du firmware
• Fonctions avancées : répéteur multiple, watchdog…
• Boîtier métal pour montage rail DIN
• Excellent rapport qualité / prix

Caractéristiques techniques
FONCTIONNALITÉS
MODES DE FONCTIONNEMENT :

• Mode transparent, buffer 2Ko
• Mode sécurisé adressé
• Mode protocole Modbus
• Mode Miroir avec modules E/S ARM-X…
• Mode sécuris avec demande d'acquittements
• Passerelle Modbus TCP vers Modbus RTU
• Modes point à point, point d'accès, client, répéteur

FONCTIONS AVANCEES :

• Option routage (chemin de relayage)
• Encryption des données, code correcteur d'erreur
• Fonction « LBT » (Listen Before Talk)
• Filtrage d'adresses MAC pour optimisation débit
• Configuration et diagnostic à distance (par @IP)
• Fonction Watchdog (chien de garde avec alerte email)

INFORMATIONS GÉNÉRALES
CONFIGURATION, MISE A JOUR :

• Par pages Web embarquées,ou par cdes Hayes
• Sauvegarde des paramètres en EEPROM
• Mise a jour du firmware par Ethernet
• Configuration et mode test en local et à distance
• 3 Dip-switchs en face arrière pour configuration RS485 + 1 pour passage en mode test

ANTENNE :

• Connecteur antenne SMA femelle en face avant
• Antennes preconisées : 1/2 onde coudée ou antenne 1/4 d'onde déportée pour coffret ou armoire metallique ou 1/2 onde déportée (sans plan de masse)

ENVIRONNEMENT

• Temp. fonct/stock : -30 à +60°C / -40 à +70°C
• Humidité : 0 à 95% sans condensation

NORMALISATION :

• Directive RTTE1995/5/CE
• ETS300-220-3 v1.1.1
• CEM EN 301 489-3 v1.4.1
• Sécurité NF EN60950 Ed.2000 - Conformité RoHS

VOYANTS ET DIVERS

• 6 leds : Rx,Tx, In, Out, Sys, On
• Roue codeuse 16 canaux

CONNEXIONS

• 1 port Ethernet 10BaseT (RJ45)
• 1 port RS232 (SUBD 9 pts avec Rts, Cts, Dtr, Dsr)
• 1 port RS485 2 fils (bornier débrochable)
• 1 entrée « IN » ToR optocouplée (bornier)
• 1 sortie « OUT » ToR Vmos 30V/0,5A max (bornier)

INTERFACE RADIO « RF »

• Bandes 433 MHz, 868 MHz, 1 à 500 mW (0-27 dBm)
• Modulation GFSK
• Débit radio : 19 200 bps NRZI, 38 Kbps en option
• 16 canaux paramètrables par roue codeuse ou soft
• Sensibilité en réception : -110 dBm à 9600 bps / -107 dBm à 19k2

ALIMENTATION

• Consommation à 12 V : 400 mA en émission, 115 mA en réception
• mode veille (uniquement en mode série) ~ 40 mA

CARTES FILLES POUR LA GAMME ARM SE

• ARM-X8800 : Carte d'extension 8E+8S ToR (optocoupleurs / Vmos)
• ARM-X4440 : Carte d'extension 4E+4S ToR + 4E analogique 4-20mA / 0-10V
• ARM-X4440 : Carte d'extension 4E+4S ToR + 4S 4-20 mA ou 0-10V

COMPATIBILITÉ AVEC LA GAMME ARM

• ARM-IOx : Modems radio low cost -IOS / -IOD / -IOA
• ARM-IOx-LP : Version Low Power avec E/S ToR et ana
• ARM-D : Version « Digital » 2 entrées, 2 sorties ToR (+ option 1 entrée et 1 sortie 0-5V /4-20 mA)
• ARM-DA : Version « Digital » 2 entrées, 2 sorties ToR (+ 1 entrée et 1 sortie 4/20 mA)ARM-C8 et -U8 : Versions transceivers O.E.M.
