Description
Passerelle TIC
Modbus TCP/IP, FTP, HTTP
RJ45
IP2x
1200 à 19600 Bauds
PoE / DC
Domaine d'utilisation:
Présentation

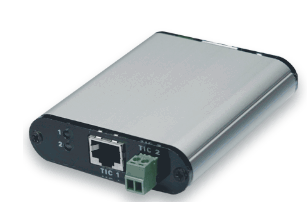

La passerelle TicNet permet le transport de données asynchrones de la sortie Télé Information Client (TIC) des compteurs électronique ERDF sur le réseau Ethernet / TCP-IP.
La passerelle TicNet utilisée dans les systèmes de gestion de l’énergie démodule le flux de données de la sortie TIC et récupère en temps réel les grandeurs de consommation mesurées par le compteur ERDF pour les transmettre à un automate ou un serveur.
Le mode de fonctionnement sur le réseau Ethernet est un mode « Pull »:
Le boîtier TicNet transmet des messages en mode esclave Modbus TCP-IP, ou via le Web Service sur des requêtes JSON.
Les Plus :
TicNet est compatible avec tous les compteurs électroniques munis d’une sortie TIC quelque soit le type de tarification Bleu, Jaune, Vert.
Table Modbus paramétrable 24 adresses.
Calcul de sommation sur Groupe d’Etiquettes TIC ( eg : Index Périodes Tarifaires)
Calcul du cumul mensuel index.
Alimentation POE ou externe.
2 Description de la TIC
Cette passerelle TIC Modbus TCP/IP possède deux embases Tic1 et Tic2 pour le raccordement de la sortie TIC des compteurs électroniques ERDF. L’une en RJ45 pour le raccordement du compteur PMEPMI (ACE6000 Itron, L19C1 Landis, C3500 Sagem). L’autre pour le raccordement sur bornier 2 fils pour les compteurs Linky, CBE, CJE, SAPHIR, ICE.
Fiche technique
Voir la documentation
