Boîte de jonction 4 chaînes PV 670 VDC - protection surtensions et surintensités - norme UTE C 15-712-2

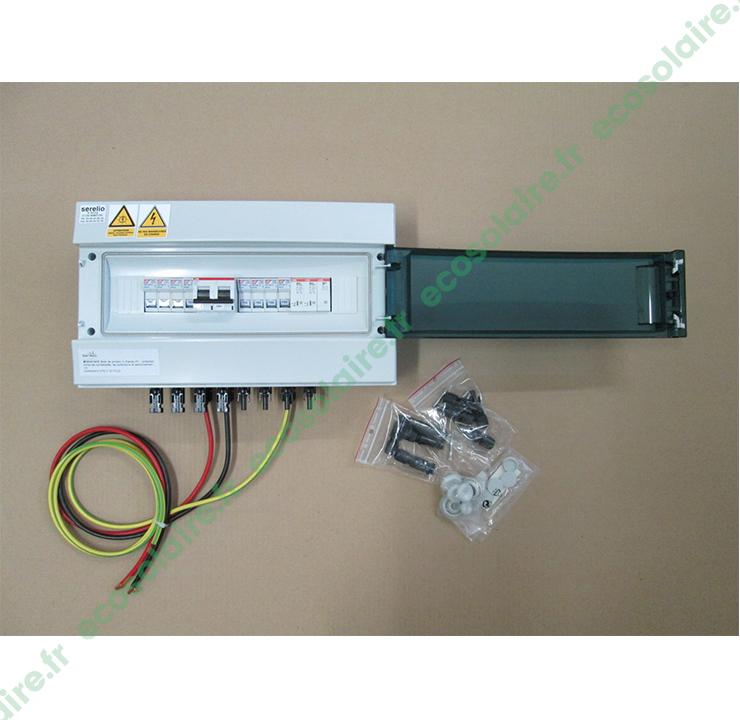

Boîte de jonction 4 chaînes PV 670 VDC :

La boîte de jonction 4 chaînes PV permet le montage en parallèle de 1 à 4 chaînes de panneaux solaires montés en série. Elle est conçue pour être installée entre les panneaux solaires et le régulateur de charge.

Caractéristiques principales :

• Compatible avec :
• Panneaux solaires "12V" de 36 cellules
• Panneaux solaires "toiture solaire" de 60 cellules
• Équipée de dispositifs de protection :
• Protection contre les surintensités des modules solaires
• Protection contre les surtensions
• Dispositif de sectionnement pour isoler les panneaux du régulateur de charge
• Parafoudre intégré pour assurer une protection supplémentaire contre les surtensions
• Conformité à la norme UTE C 15-712-2

Informations complémentaires :

• En fonction du département de l’installation et de la distance entre les modules solaires et la boîte de jonction, la version avec parafoudre peut être obligatoire dès l’installation d’un champ solaire.
• La norme UTE C 15-712-2 est un guide technique précisant les règles de conception et de mise en œuvre des installations solaires photovoltaïques autonomes non raccordées au réseau public de distribution avec stockage par batterie.
• Si la boîte est montée dans un endroit facilement accessible, elle peut servir de coupure d’urgence. Sinon, un dispositif de coupure déporté doit être ajouté.

Fiches techniques :

• Vous pouvez télécharger la documentation du produit ici :
• M101111A15
• M101211A15
• M101411A15
• M101611A15
• Doc SURINT
• SURTEN
• SECT 1-2-4-6 champs

En savoir plus sur le fabricant :

Serelio est une entreprise familiale française pionnière dans la fabrication de solutions solaires pour site isolé depuis 1979. Expert du site isolé, Serelio dimensionne et produit des solutions sur-mesure adaptées aux problématiques d’accès à l’énergie des sites isolés, ni raccordés ni raccordables aux réseaux centralisés.

Avec plusieurs milliers de systèmes fabriqués et installés en France et en Afrique, Serelio est le plus ancien opérateur français dans ce domaine.

Le site de Serelio est consultable ici : [...]

Pour approfondir le sujet :

Vous pouvez lire nos tutoriels sur les systèmes solaires autonomes ici : Guide de montage d'un système solaire autonome
