Boîtier interface ISL874 pour Soundweb London - Compatibilité pupitre speaker PRF55 et cartes ART864

Description

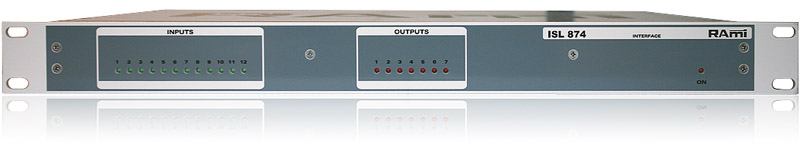

L'ISL874 est un boîtier d'interface destiné au rack de traitement audio BSS Soundweb London. Il conditionne les entrées / sorties GPI/O du Soundweb London et permet le raccordement direct d’un pupitre speaker PRF55 (4 boutons poussoirs lumineux, 2 potentiomètres, 1 voyant).
Entrées :
- Le Soundweb London dispose de 12 entrées GPI. Ces entrées universelles peuvent recevoir des boucles (entrées TOR) ou des potentiomètres (entrées analogiques).
- Les 8 premières entrées recevront des boucles.
- Les 4 dernières recevront des potentiomètres ou des boucles.
- Une carte ART864-IN ou les entrées de deux cartes ART864-M permettant de bénéficier de toutes les facilités d’exploitation de ces cartes.
- Les 4 BP d’un pupitre speaker PRF55 (raccordement sur un connecteur Sub-D 37 points).
- Soit les 2 potentiomètres du pupitre speaker PRF55.
- Soit une interface sur une Sub-D15 points configurable en entrées boucles ou potentiomètres.
- Le Soundweb London dispose de 6 sorties logiques (niveau TTL) et d’une sortie watchdog sur opto-coupleur.
- L'ISL874 interface ces signaux logiques vers :
- Une carte ART864-OUT ou les sorties de deux cartes ART864-M permettant de bénéficier de toutes les facilités d’exploitation de ces cartes.
- Les 5 voyants du pupitre speaker PRF55.
- Aux voyants du pupitre speaker PRF55.
- À l’alimentation des sorties de la carte ART864-OUT ou des cartes ART864-M.
L'ISL874 interface les 8 premières boucles avec :
Une matrice de cavaliers de codage 12x8 permet d’affecter les 12 entrées TOR de l’ISL874 aux 8 premières entrées GPI du Soundweb London.
Les 4 dernières entrées GPI du Soundweb London recevront :
Attention : Il n’est pas possible d’utiliser simultanément les potentiomètres du pupitre speaker PRF55 et cette interface.
Entrée Casque : Une entrée casque est prévue sur l'ISL874 pour alimenter les embases casque du pupitre speaker PRF55.
Sorties :
Une matrice de cavaliers de codage 7x13 permet d’affecter les 7 sorties logiques du Soundweb London aux 13 sorties de l’ISL874.
L’ISL874 dispose d’une alimentation de 24 volts destinée :
Cette alimentation est aussi disponible en face arrière pour alimenter des accessoires.
Domaine d'utilisation :
