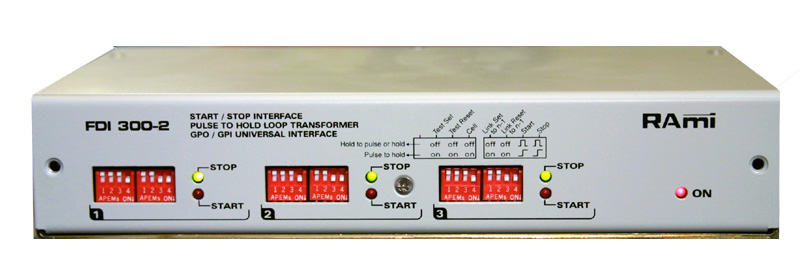

Fdi300-2 - interface start / stop universelle 3 cellules

Le FDI 300-2 est un boîtier interface de commande permettant la transformation de niveaux logiques maintenus (ou boucles sèches) en boucles sèches maintenues ou impulsionnelles. Il permet aussi la transformation de niveaux logiques impulsionnels (ou boucles sèches) en boucles sèches maintenues.

L'entrée de commande de chaque section se fait sur optocoupleur, permettant ainsi une commande par boucle (alimentation positive et masse fournies par le FDI 300-2) ou tension extérieure (comprise entre 3 et 12 volts), et une complète isolation entre les machines.

Il dispose de trois sections pouvant fonctionner soit indépendamment, soit reliées entre elles (MODE LINK). Dans ce dernier mode, on peut “linker” seulement les ordres de SET ou de RESET , ou les deux à la fois.

Les ordres de START et STOP s'effectuent par la commutation repos/travail de deux relais (un relais destiné au START de la machine et un autre destiné au STOP).

Deux types de fonctionnement sont disponibles pour les relais en sortie :

* Contacts maintenus START et / ou STOP.
* Contacts impulsionnels START et / ou STOP.

La connexion se fait par SUB-D 15 points (une par section).

Accessoires pour la gamme :

* FRT 100: Façade d'adaptation (270 mm / 1U)pour l'encastrement d'un SLIMRACK.
* FRT 200: Façade d'adaptation rack 19" 1U pour 2 boîtiers SLIMRACK.
* FRT 300: Plaque de bouchage pour FRT 200.

Domaine d'utilisation:
* Le FDI 300-2 est spécialement étudié pour répondre à un besoin spécifique des installations de studio de type radio, vidéo, discothèque...
* Il permet en effet à partir du contact “début de course” d'un fader de table de mixage (ou à partir d'un simple interrupteur) de télécommander n'importe quel type de machine, tel que magnétoscope, platine disque, platine CD, platine K7....
* Il interfacera sans problème toutes les machines de télécommande en mode pulse vers les machines nécessitant des télécommandes maintenues.
* Il permet de multiplier une commande vers plusieurs boucles de sorties.
* Lorsque les cellules sont groupées, les entrées constituent une fonction “ou” logique.
* Multiplication (pulse ou maintenu) d’une seule commande d’entrée.
