Auto mute studio avec commande rouge/vert - asm120-d

L'ASM 120D rassemble les fonctions de commutateur antenne " Rouge / Vert" et d'interface Studio Mute automatique. Il permet de commander directement les signalétiques RGL 260 ( 2 indicateurs lumineux Rouge / Vert ) ou RGL500 (visualisation " ON AIR" rouge ) pour indiquer la fonction EN/HORS ANTENNE.

L’ASM 120D permet de déconnecter automatiquement les écoutes studio (stéréo symétriques sur XLR ou sur connecteur DB15 femelle); la commande s'effectuant par une boucle ou une tension ( par “fader switch” d'une console par exemple).

A noter que l'ASM 120D est directement interfaçable avec la sortie STUDIO de la console RP 2000S (modulation et ordres sur un seul connecteur Db15).

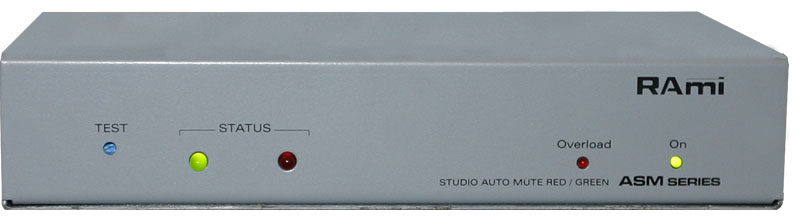

Accessible en face avant, un switch de commutation permettant le test de la liaison, ainsi que les témoins rouge / vert pour visualiser l'état de la commutation.

Deux types de visualisation à “leds” (durée de vie illimitée) sont interfaçables avec l'ASM 120D :

* Le RGL 260, visualisation ROUGE / VERT, par leds de 20 mm de diamètre.

* Le RGL 500, visualisation ROUGE " ON AIR" à leds.

Le RGL 260 et le RGL 500 fonctionnent sous 24 Volts, tensions de commandes fournies par l'ASM 120D sur un connecteur DB9 points femelle.

Domaine d'utilisation:
