Câble chauffant Dynacable SRC5 - versions couronne et trame - puissances 10W et 17W/m

Secteurs d'applications :
Habitat résidentiel, collectif et individuel, mais aussi bâtiments tertiaires :
- Écoles
- Crèches
- Hôpitaux
- Maisons de retraite
- Hôtels
- Commerces
- Bureaux
- Salles polyvalentes
2 versions possibles :

• En couronne (photo de gauche)
• En trame (photo de droite)

2 puissances disponibles : 10W et 17W par mètre.
Le Dynacable SRC5 version couronne :
Le câble se fixe sur l'isolant après interposition d'un écran (grillage ou polyane) à l'aide des crampons livrés à cet effet. Le pas de pose doit respecter les préconisations de l'Avis Technique n°14/13-1841 délivré par le CSTB.

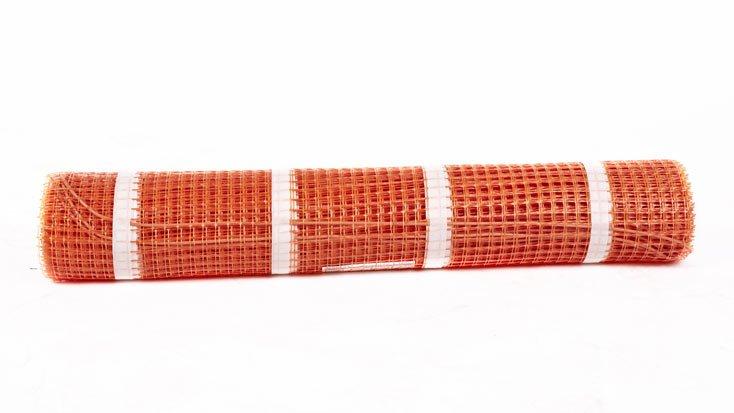

Version trame :
Développé par ACSO, le principe du Plancher Rayonnant Electrique (PRE) en trame associe un câble chauffant à une grille plastique. Il permet une mise en œuvre rapide et offre une garantie de résultat à un tramage au pas constant.
La version trame se décline en 3 variantes :

• 17.9 W/ml tramé au pas de pose calculé pour une puissance surfacique de 85W/m² environ.
• 10 W/ml tramé au pas de pose calculé pour une puissance surfacique de 45W/m² environ.
• 10 W tramé au pas de pose calculé pour une puissance surfacique de 65W/m² environ.

Les variantes 10W/ml sont particulièrement adaptées aux bâtiments « BBC » (Bâtiment Basse Consommation).
Caractéristiques générales :

• 16 puissances disponibles (de 190W à 2640W) pour répondre au plus près des besoins (voir références).
• Chaque câble est livré avec une liaison froide (LF) de 2.5 m nécessitant un gainage lors de la mise en œuvre (Avis Technique délivré par le CSTB).
• Alimentés en 230V, les câbles sont régulés à l'aide d'un thermostat électronique ou modulaire.
• Peut être associé à une sonde de sol si nécessaire (exemple : salles de bain avec sèche-serviette électrique, salons avec cheminée, etc.).

Mise en œuvre :
Parfaitement adapté sous chape traditionnelle (type de pose n°1), le Dynacable SRC5 est recommandé pour les chapes fluides de faible épaisseur (sous Avis Technique).

• La trame Dynacable SRC5, équipée de son grillage de maintien, glisse aisément sur l'isolant pour un cadrage optimal dans la pièce.
• Les crampons, livrés avec les trames et couronnes, permettent une pose à l'agrafeuse ou à la main.

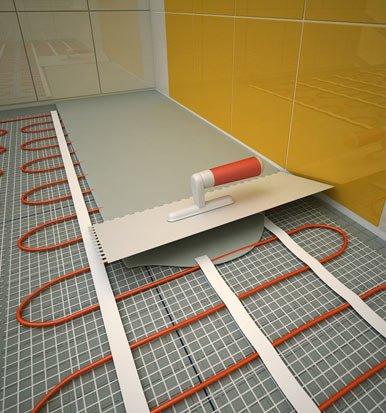

Pose dans l'épaisseur de la colle :
Pour réduire l'inertie de fonctionnement, le Dynacable SRC5 peut être posé dans l'épaisseur de la colle, entre la chape et le carrelage (Avis Technique du CSTB). Dans ce cas, utiliser le Dynacable SRC5 en 10W tramé au pas de 12 cm (type de pose n°2).
Autres avantages :
Ce type de pose répond parfaitement aux besoins des nouveaux bâtiments BBC. Le matériel est livré avec un plan de pose (ou « plan de calepinage »), réalisé en usine, permettant un gain de temps pour dérouler les trames au sol.
