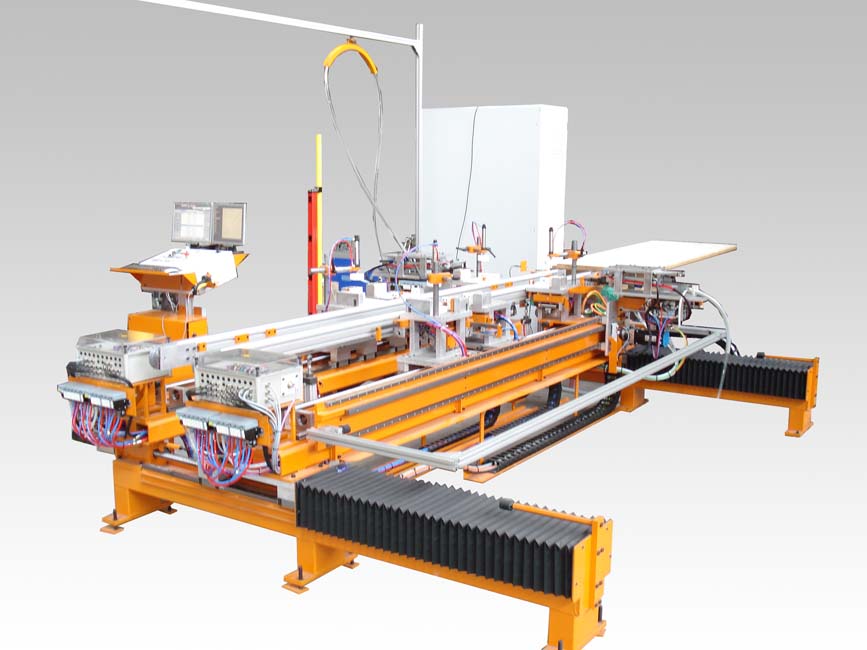

Cadreuse-visseuse à commande numérique, en ligne

PRINCIPE DE FONCTIONNEMENT

• L’opérateur appelle un lot dans un fichier semaine. Il visualise les programmes à exécuter qui sont affichés en liste sur le moniteur de la machine (maximum 40 programmes en liste).
• Il choisit une pièce dans un casier et scanne son code-barres. La cadreuse exécute le programme correspondant et se positionne automatiquement. Une visualisation schématique du cadre avec ses différents profils apparaît sur un second écran.
• L’opérateur place d’abord le montant droit (opposé à l’opérateur). Il appuie sur un bouton. La pièce est serrée puis se positionne automatiquement par un système d’« ascenseur ».
• L’opérateur place les traverses et enfin le montant gauche.
• Après avoir positionné les pièces, l’opérateur se retire de la zone de travail (tapis de sécurité) et lance le cycle.
• La machine cadre, visse, relâche le vantail assemblé puis l’évacue automatiquement vers le poste suivant.
