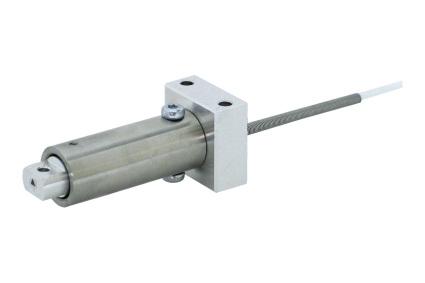

Capteur de force 8510 - Mesures de traction et compression - Plage 0 à 20N - Haute précision

Capteur de force en flexion pour des mesures de traction et de compression.

• Plage de mesure : comprise entre 0...1N et 0...20N
• Précision : < 0,25%

Le modèle 8510, très précis, est capable de mesurer de très faibles forces de flexion. La protection mécanique contre les surcharges permet au capteur de ne pas être endommagé par des surcharges statiques ou quasi-statiques dans la limite de sa capacité, tout en n’influençant pas la précision de mesure.

Possibilités d’applications :

• Mesure de force pour des interrupteurs ou boutons poussoirs
• Mesure de frottement
• Mesure de tension de ressort
• Mesure de force d’enroulement ou de déroulement de câbles

La mesure de force est effectuée à l’aide d’un double pont de Wheatstone sur deux éléments de mesures séparées. Si une force est appliquée sur le capteur, la résistance de ces ponts change et la force est ainsi convertie en une tension.

Le capteur peut être protégé contre les surcharges jusqu’à 120% de la valeur nominale, mais pour des valeurs supérieures, les déformations irrémédiables peuvent être évitées grâce à une butée installée à 0,15 mm de la position de repos du capteur. La position de surcharge est un état exceptionnel et doit en aucun cas être permanente.
