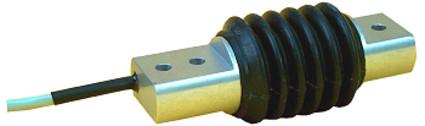

Capteur de force 8511 - Mesures de traction et compression - Précision <0,25% - Plage 0...5N à 0...2kN

Capteur de force en flexion pour des mesures de traction et de compression.

• Plage de mesure : comprise entre 0...5N et 0...2kN
• Précision : < 0,25%

Le modèle 8511 permet de mesurer des forces de traction ou de compression. Sa grande précision, sa faible sensibilité aux forces de torsion et sa faible hauteur en font un capteur adapté pour des mesures de poids ou de dosage dans des applications de laboratoire ou industrielles.

Pour les mesures simples, ce capteur offre un très bon rapport qualité-prix et peut être utilisé pour des mesures statiques ou dynamiques. Ses principaux domaines d'application sont :

• Les systèmes doseurs
• La mesure de force de frottement
• La mesure d'enroulement de câble

La mesure de force est effectuée à l'aide d'un double pont de Wheatstone sur deux éléments de mesure séparés. Si une force est appliquée sur le capteur, la résistance de ces ponts change et la force est ainsi convertie en une tension.

Tout le circuit de mesure est protégé des projections d'eau et de saleté grâce à un soufflet en caoutchouc.

Les déformations irrémédiables peuvent être évitées grâce à une butée installée de 0,15mm à 0,3mm (selon le modèle) de la position repos du capteur. La position de surcharge est un état exceptionnel et doit en aucun cas être permanente.
