Capteur de niveau radar et d'interface pour liquides VEGAFLEX 67 - Mesure continue et interface entre deux phases liquides

En dehors de la pure mesure de niveau, le principe radar à impulsions guidées permet également la mesure d'interface entre deux phases liquides. Il devient donc possible d'optimiser et d'automatiser le prélèvement ou la récupération de deux produits séparés.

Le critère déterminant pour la réflexion des impulsions micro-ondes dans un liquide est sa constante diélectrique :

• Un premier signal de réflexion est produit au passage entre l'atmosphère gazeuse et le liquide, permettant la détermination du niveau total.
• Une partie du signal pénètre ensuite la phase supérieure et se réfléchit à la surface de la seconde phase, permettant ainsi d'obtenir le niveau d'interface.

Conditions nécessaires :

• Le produit de la couche supérieure ne doit pas être conducteur.
• La différence de constante diélectrique entre les deux produits doit être d'au moins 10.

Domaines d'application :

• Déshuileurs
• Séparateurs
• Cuves de gaz liquides pour la mesure de la couche d'eau inférieure

Domaine d'utilisation :

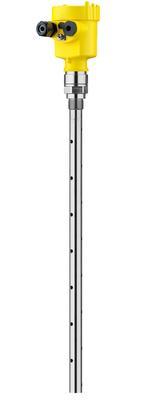

Le VEGAFLEX 67, disponible en version tige, câble ou coaxiale, est un capteur destiné à la mesure de niveau continue. Il est conçu pour la mesure d'interface entre des liquides.
