Transmetteur de niveau radar TLR pour liquide et solide - Alimentation 2 fils
Obtenir un devis / prix
Prix et détails sur demande

Vendu
par TRAFAG
En savoir plus
Description
TLR – TRANSMETTEUR DE NIVEAU RADAR
Le label Trafag Industrial Components étend la marque Trafag aux instruments fabriqués par des entreprises partenaires qualifiées. Trafag Industrial Components propose une gamme de transmetteurs de niveau radar de haute qualité. Le capteur idéal pour la mesure de niveau sans contact dans une large gamme d'applications.
Le label Trafag Industrial Components étend la marque Trafag aux instruments fabriqués par des entreprises partenaires qualifiées. Trafag Industrial Components propose une gamme de transmetteurs de niveau radar de haute qualité. Le capteur idéal pour la mesure de niveau sans contact dans une large gamme d'applications.
Le principe de fonctionnement de cet instrument repose sur une bande de fréquence élevée, permettant une détection très précise du niveau des fluides avec un angle d'émission réduit.
Applications
Caractéristiques
Spécifications standards
Applications
-  Eaux / eaux usées
- Â Hydraulique
- Â Chimie
- Â Agro-alimentaire
- Â Produits liquides
- Â Produits solides
Caractéristiques
- Grande précision
- Faible angle d'émission
- Technologie haute fréquence
- Montage aisé
- Programmation et paramétrage via une application dédiée Bluetooh
Spécifications standards
- Alimentation 2 2 fils (22V…30V DC)

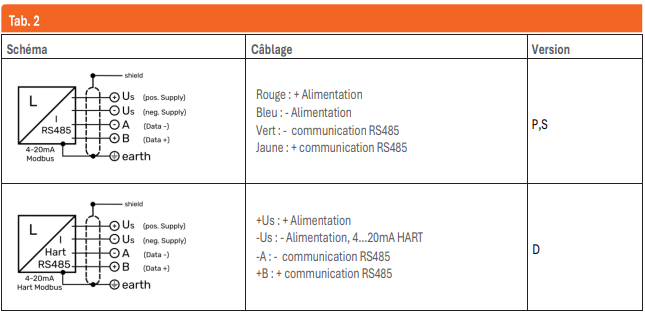

- Type de sortie 4…20mA, Modbus RS485, Hart, Bluetooth
- Technologie 77…81 GHz
- Protection IP 67
- Pression process -1…3 bar
- Humidité relative 45…75%
- Précision +/- 2mm
- Angle d’émission +/- 3° (modèle boîtier Aluminium avec afficheur intégré) ou +/-3,5° (modèle boîtier PP et Inox 304)
- Température process -20°C…+60°C (modèle boîtier PP) ou -20°C…+60°C (modèle boîtier Inox 304) ou -20°C…+70°C (modèle boîtier Aluminium avec afficheur intégré)
- Raccord process Filetage 1"1/2 G (modèle boîtier PP) ou Filetage 1"1/2 G et 2" (modèle boîtier Inox 304) ou Filetage 2" (modèle boîtier Aluminium avec afficheur intégré). Option brides pour tous les modèles
- Plage de mesure Jusqu’à 30m (modèle boîtier Aluminium avec afficheur intégré) ou Jusqu’à 50m (modèle boîtier PP et Inox 304)

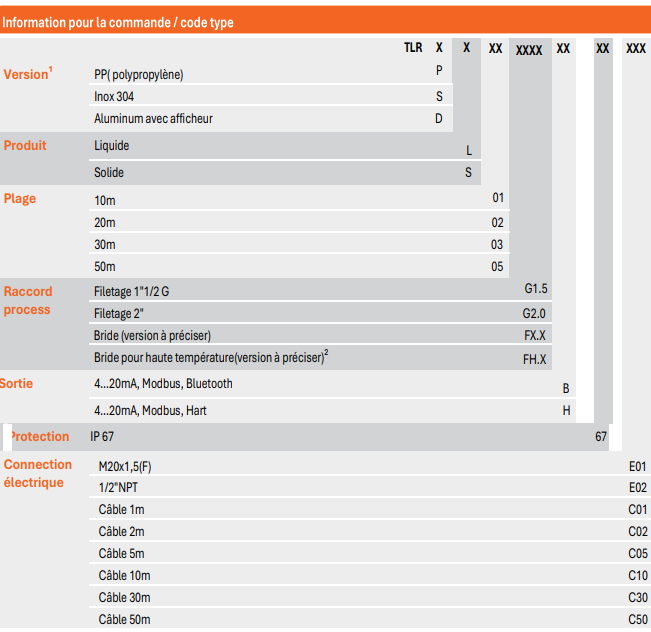

Exemple
Ex : TLR-P-L-01-5-B-67-C01
Instruction de montage

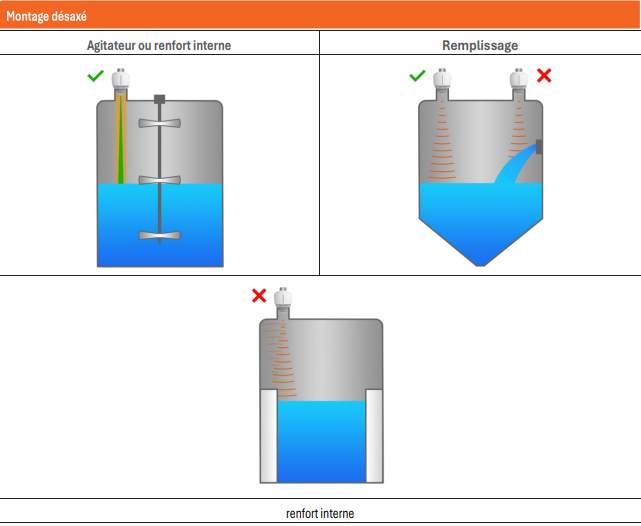

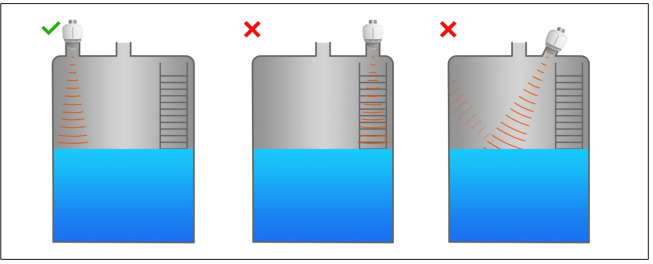

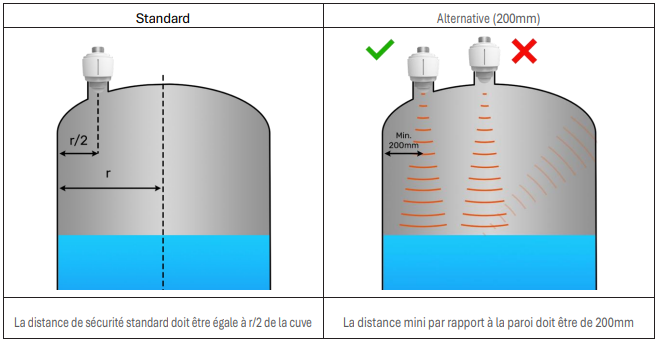

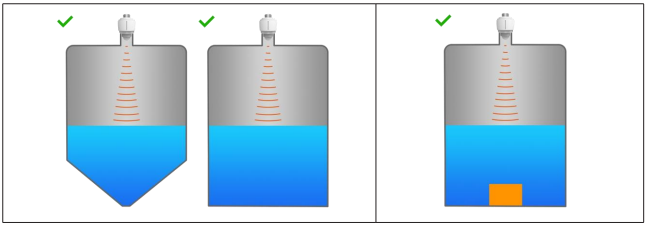

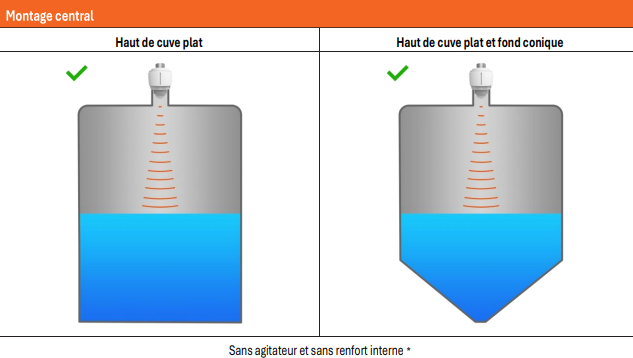

Le TLR peut être monté au centre ou près du bord du réservoir, mais certaines règles doivent être prises en compte pour éviter l'apparition de
lectures erronées, d’échos parasites et de réflexions
Montage avec tube réhausse
En cas de montage sur un tube réhausse, celui-ci doit être le plus court possible et son extrémité doit être arrondi et ébavurée afin de miniser des réflexions gênantes.
Principe de fonctionnement
Lors de la mesure, les radars dans leur configuration de base ont tendance à utiliser le deuxième écho (2) comme mesure de référence, car le
premier écho (1) est généralement un faux écho. Cependant il arrive que le premier écho (1) soit la bonne mesure, dans ce cas il faut
configurer le paramètre « Power one » sur 0.
Ex : TLR-P-L-01-5-B-67-C01
-  PP (Polypropylène)
- Â Liquide
- Â Plage : 10m
- Â Filetage 1"1/2G
-  4…20mA, Modbus, Bluetooth
-  Câble 1m
Instruction de montage
Le TLR peut être monté au centre ou près du bord du réservoir, mais certaines règles doivent être prises en compte pour éviter l'apparition de
lectures erronées, d’échos parasites et de réflexions
Montage avec tube réhausse
En cas de montage sur un tube réhausse, celui-ci doit être le plus court possible et son extrémité doit être arrondi et ébavurée afin de miniser des réflexions gênantes.
Principe de fonctionnement
Lors de la mesure, les radars dans leur configuration de base ont tendance à utiliser le deuxième écho (2) comme mesure de référence, car le
premier écho (1) est généralement un faux écho. Cependant il arrive que le premier écho (1) soit la bonne mesure, dans ce cas il faut
configurer le paramètre « Power one » sur 0.
