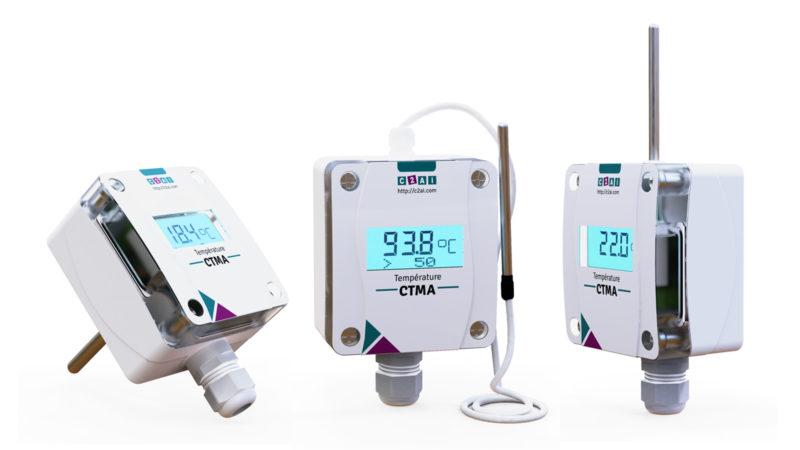

Capteur transmetteur de température avec afficheur - C2AI - Pt1000, IP65/IP68, multi-gamme 0-10V ou 4-20mA

DONNÉES TECHNIQUES
Alimentation en tension :
- 24 V ca/cc (± 10 %) pour variante U
- 15…36 V cc pour variante I, dépend de la charge, ondulations résiduelles stabilisées ± 0,3 V
Charge :
- Ra (Ohm) = (Ub -14 V) / 0,02 A pour variante I
RĂ©sistance de charge :
- RL > 5 kOhm pour variante U
Consommation Ă©lectrique :
- < 1,0 VA Ă  24 V cc
- < 2,2 VA Ă  24 V ca
Capteur :
- Pt1000, DIN EN 60751, classe A (Perfect Sensor Protection pour IP68)
Plages de mesure :
- Commutation multi-gamme avec 8 plages de mesure commutables
- Réglage manuel du point zéro possible (± 10 K)
Incertitude de mesure température :
- Typique ± 0,2 K à +25 °C
Sortie :
- 0 -10 V ou 4…20 mA
Température ambiante :
- Convertisseur de mesure : -30…+70 °C
Raccordement Ă©lectrique :
- 2 ou 3 fils
Câble de raccordement :
- Silicone, SiHF, 2 x 0,25 mm², KL = 1,5 m
- Autres longueurs et limites de plages de mesure en option (par ex. câble PTFE jusqu'à +250 °C ou soie de verre avec tresse inox jusqu'à +350 °C)
Boîtier :
- Plastique stabilisé contre UV, matière polyamide renforcé à 30 % de billes de verre
- Avec vis de fermeture rapide (association fente/fente en croix)
- Couleur : blanc signalisation (similaire Ă  RAL 9016)
- Couvercle de l'Ă©cran transparent
Dimensions du boîtier :
- 72 x 64 x 37,8 mm (Tyr 1 sans Ă©cran)
- 72 x 64 x 43,3 mm (Tyr 1 avec Ă©cran)
Presse-Ă©toupe :
- M 16 x 1,5
- Avec décharge de traction, remplaçable, diamètre intérieur max. 10,4 mm
Raccordement Ă©lectrique :
- 0,14 - 1,5 mm², par bornes à vis
Humidité d'air admissible :
- < 95 % h.r., sans condensation de l'air
Classe de protection :
- III (selon EN 60 730)
Indice de protection :
- IP 65 (selon EN 60 529)
- Serti étanche à l'humidité : IP 68 (surmoulé étanche à l'eau en option)
- Roulé : IP 54 (avec câble en fibre de verre en option)
Normes :
- Conformité CE
- Compatibilité électromagnétique selon EN 61 326
- Directive «CEM» 2014/30/EU
