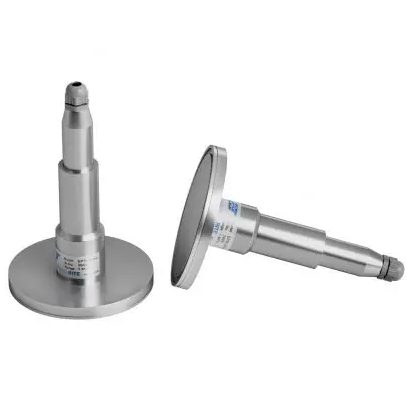

Cellule de pression à vérin - EPS-30-V-J

Cellule de pression à vérin – EPS-30-V-J
La cellule de pression à vérin EPS-30V-J a été conçue pour mesurer la contrainte sur les dalles de base, les parois de diaphragme / de lisier, etc. Les plaques sont soudées à la périphérie en laissant un très petit espace entre les deux. La cellule de pression à corde vibrante soudée par faisceau d’électrons à la plaque arrière et à la cavité à l’intérieur du capteur qui est remplie de fluide désaéré.
La mesure de la contrainte totale dans le sol peut être classée comme suit:

• Mesure dans une masse de sol
• Mesure face à un élément structurel

Le nom de la cellule est dérivé de l’utilisation d’un vérin hydraulique lors de l’installation en l’activant pour maintenir la cellule en position pendant le coulage du béton.
La cellule de pression modèle EPS-30V-J est conçue pour mesurer la contrainte totale, c’est-à-dire la contrainte effective due au sol ainsi que la pression de l’eau interstitielle dans les vides entre les grains du sol. Il convient uniquement pour mesurer des contraintes statiques ou variant lentement. Il s’agit d’un capteur robuste conçu pour fonctionner efficacement dans des conditions de manipulation brutale et de bétonnage.
CARACTÉRISTIQUES

• Précis, robuste et facile à installer.
• Stabilité à long terme avec une grande fiabilité.
• Faible déplacement volumétrique.
• Rempli de fluide pour une rigidité élevée, une réponse précise et rapide.
• Construction en acier inoxydable.
• Lecture numérique à distance et enregistrement des données

APPLICATIONS
Où le béton est coulé directement contre le sol, c'est-à-dire les structures coulées en place
Par mesure de sécurité pour surveiller la pression de la terre au-delà des limites prévues
Pour la vérification des hypothèses de conception et pour fournir des données et des informations pour des conceptions futures plus sûres et plus économiques
