Cellule de pression pour béton projeté – ESC-30V
La ‘New Austrian Tunneling Method’, or N.A.T.M., appelle au soutien d’un tunnel par l’application rapide de béton projeté sur le sol fraîchement exposé. La théorie derrière cette méthode de support, particulièrement utile dans les sols plus faibles, est que si la résistance inhérente du sol peut être préservée, elle sera presque autoportante et nécessitera beaucoup moins de support artificiel sous forme de béton ou d’acier. Une évaluation appropriée du stress total peut aider à:
L’adéquation de la doublure en béton projeté, indiquant la nécessité peut-être plus ou moins de béton projeté pour maintenir la stabilité.
Vérifier les hypothèses de conception qui favoriseront une conception et une construction plus sûres et plus économiques.
La ‘New Austrian Tunneling Method’, or N.A.T.M., appelle au soutien d’un tunnel par l’application rapide de béton projeté sur le sol fraîchement exposé. La théorie derrière cette méthode de support, particulièrement utile dans les sols plus faibles, est que si la résistance inhérente du sol peut être préservée, elle sera presque autoportante et nécessitera beaucoup moins de support artificiel sous forme de béton ou d’acier. Une évaluation appropriée du stress total peut aider à:
L’adéquation de la doublure en béton projeté, indiquant la nécessité peut-être plus ou moins de béton projeté pour maintenir la stabilité.
Vérifier les hypothèses de conception qui favoriseront une conception et une construction plus sûres et plus économiques.
ESC-30V est utilisé pour surveiller les contraintes radiales et tangentielles dans le béton projeté des tunnels, en particulier là où la nouvelle méthode autrichienne de tunnelage et les travaux souterrains sont en cours de mise en œuvre.

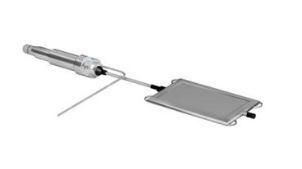

La mesure des contraintes radiales et tangentielles dans le revêtement en béton projeté est une caractéristique vitale de ce type de cellule de contrainte. La cellule de contrainte a un coussin de pression rectangulaire qui est construit avec deux plaques d’acier inoxydable, soudées autour de la périphérie. Le tampon de pression et le capteur de pression à corde vibrante soudé par faisceau d’électrons sont reliés entre eux par un tube en acier inoxydable de 6 mm Φ x 165 mm de long. La cavité à l’intérieur du capteur de pression et du coussin de pression est remplie de fluide désaéré.
CARACTÉRISTIQUES
La mesure des contraintes radiales et tangentielles dans le revêtement en béton projeté est une caractéristique vitale de ce type de cellule de contrainte. La cellule de contrainte a un coussin de pression rectangulaire qui est construit avec deux plaques d’acier inoxydable, soudées autour de la périphérie. Le tampon de pression et le capteur de pression à corde vibrante soudé par faisceau d’électrons sont reliés entre eux par un tube en acier inoxydable de 6 mm Φ x 165 mm de long. La cavité à l’intérieur du capteur de pression et du coussin de pression est remplie de fluide désaéré.
CARACTÉRISTIQUES
- Construction robuste et étanche en acier inoxydable pour une grande fiabilité.
- Rempli à distance pour une rigidité élevée, une réponse précise et rapide.
- Le capteur à corde vibrante assure une stabilité à long terme, une lecture rapide et facile
- Tube de pincement pour regonfler dans le béton.
- Facilement adaptable aux enregistreurs de données.
- Thermistance disponible pour la correction de température.
APPLICATIONS
- Contraintes radiales et tangentielles dans les revêtements en béton projeté.
- Evaluer l'adéquation du revêtement en béton projeté
- Surveillance des remblais miniers
- Pression sur et dans le revêtement des excavations souterraines.
- Évaluation des pressions de roulement des fondations.
- Stress dans les parois rocheuses des cavernes sans revêtement.
CARACTÉRISTIQUES TECHNIQUES
- Gamme (MPa) 1.0, 2.0, 3.5, 5.0, 10.0, 20.0, 30.0
- Capacité 150%
- Température de fonctionnement -20 à 80 °C
- Précision +/- 0.5%
- Taille du coussin de pression (mm) 100 x 200, 150 x 250, 200x 300, 300 x 300
