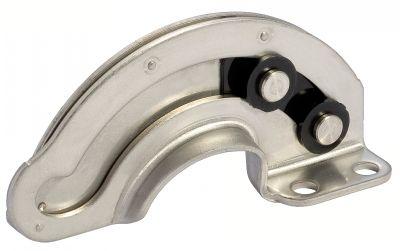

Charnière invisible en acier zingué à 90° avec décrochement (37-32) - Température -40°C à 85°C
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par EMILE MAURIN - ELÉMENTS STANDARD MÉCANIQUES
En savoir plus
Description
MATIERE
- Acier zingué.
- Lames en acier zingué ou en inox.
- Rivets en inox.
UTILISATION
- Modèle à décrochement : pour le maintien des portes en position ouverte.
- Indice d'inflammabilité : UL94-HB.
- Température d'emploi de -40°C à 85°C.
Caractéristiques techniques :
| Modèle | F1 Acier | F1 Inox | F2 Acier | F2 Inox |
|---|---|---|---|---|
| Sans décrochement | 205 N | 185 N | 625 N | 525 N |
| Avec décrochement | 415 N | 430 N | 155 N* | 280 N* |
*En position ouverte
MONTAGE
- Préparer la porte et le châssis comme illustré.
- Fixer la charnière au moyen de vis M5 (non fournies) ou la souder.
- Un panneau de plus de 4 mm d'épaisseur nécessite un chanfrein de 45° sur la porte et le châssis.
