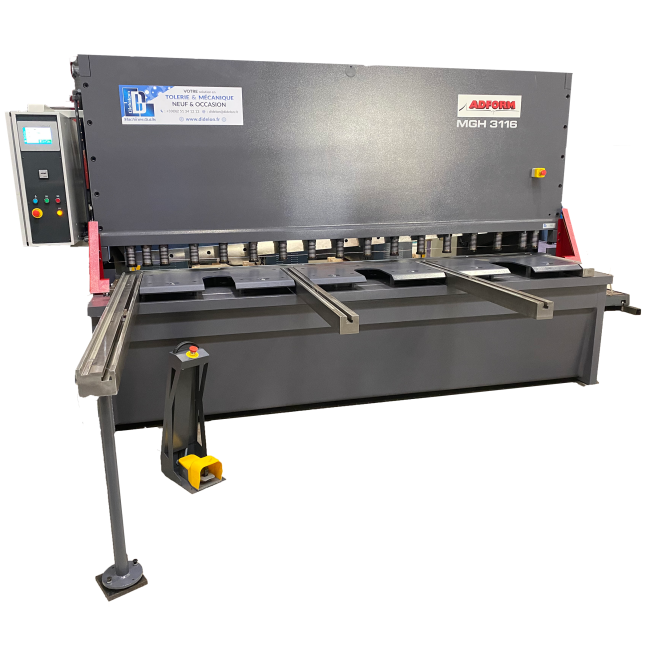

Cisaille hydraulique oscillante ADFORM - MGH 4100x13
Description
Cisaille oscillante Adform gamme MGH
Cette gamme de machine se caractérise notamment par:
- Longueur de coupe de 3100 à 4100mm
- Epaisseur tôle acier de 6 à 20mm
- Epaisseur tôle inox de 4 à 13mm
Cette gamme de machine se caractérise notamment par:
- Une coupe avec un tablier superieur poussé par 2 vérins qui oscille suivant un axe parallèle à la lame inferieure
- Un bâti et un tablier supererieur formant un caisson fermé, ce qui assure une excellente rigidité et, de ce fait, un jeu constant sur toute la longueur de coupe
- Un tablier superieur est rendu solidaire du bâti par l'intermédiaire de pivots montés sur roulements largement dimensionnés, et situés sur la fibre neutre des flasques
- Un faible angle de coupe ce qu limite l'effet de vrille sur les tôles de faible largeur

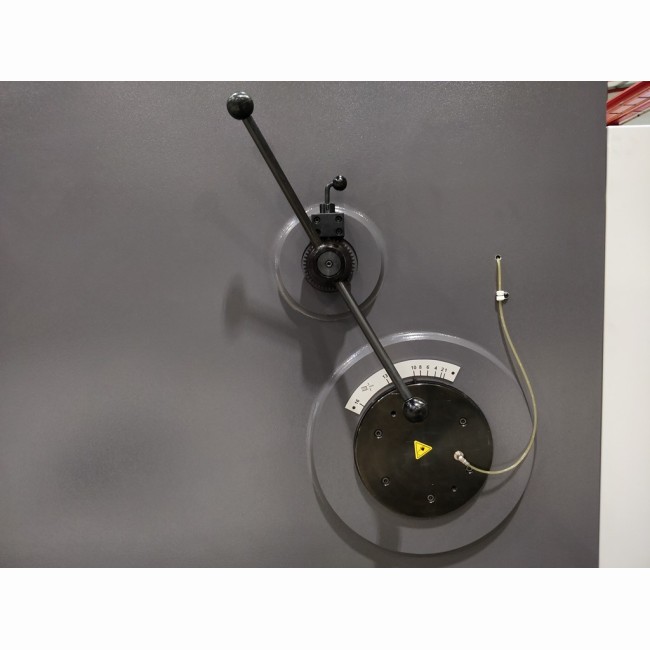

- Un réglage du jeu entre lame facilement et précisement obtenu en agissant sur le levier placé sur le côté droit de la machine

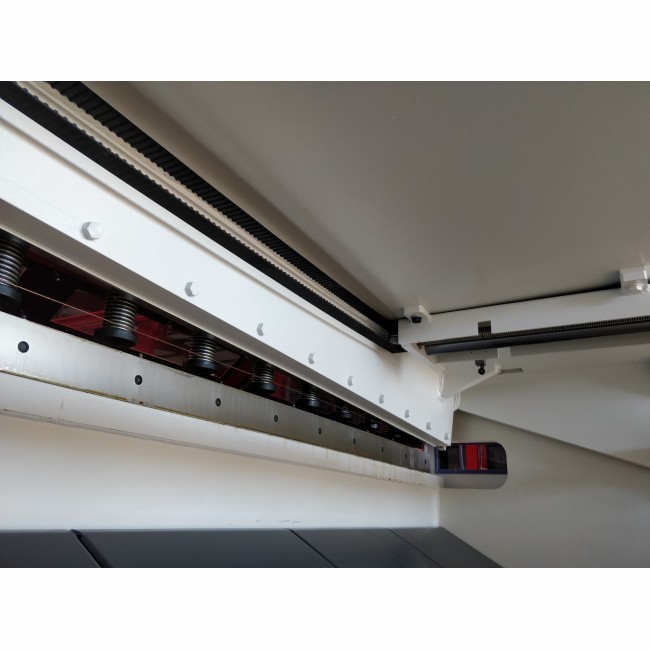

- Une butée arriere avec une coruse de 1000mm, qui s'escamote automatiquement lors de la descente des serre-tôle : cela évite le coincement de la tôle entre la butée et les lames et améliore la précision à long terme de la butée.

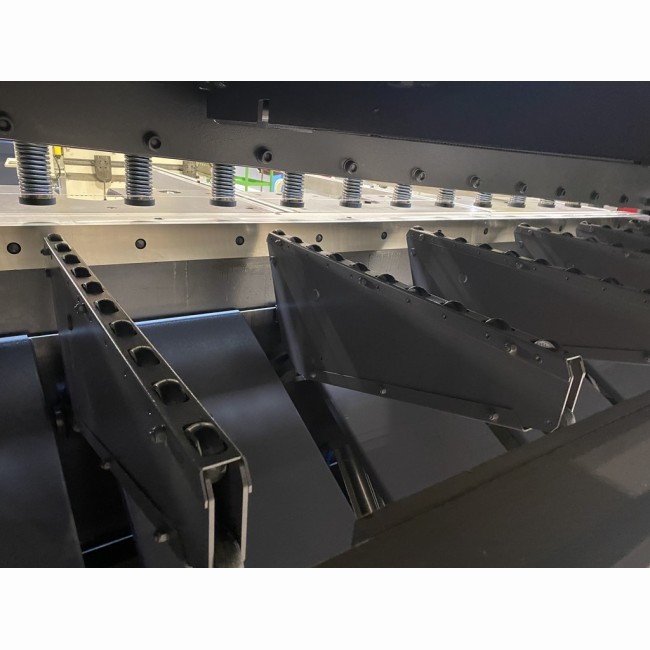

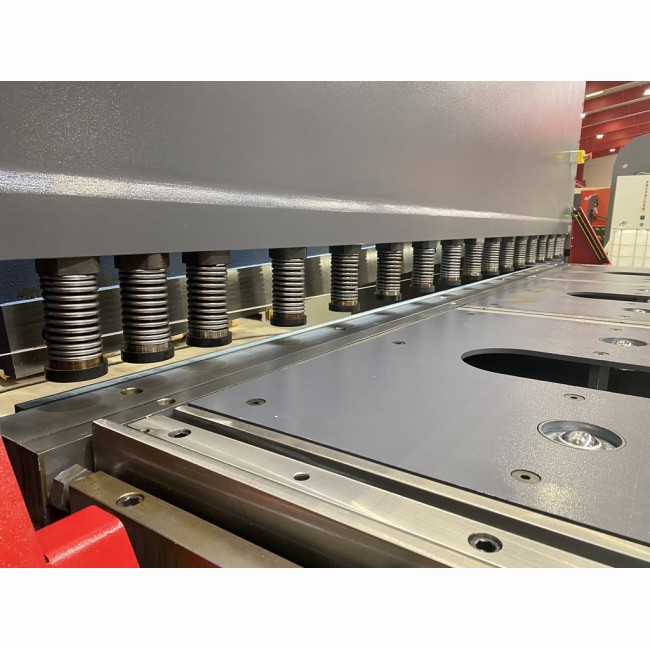

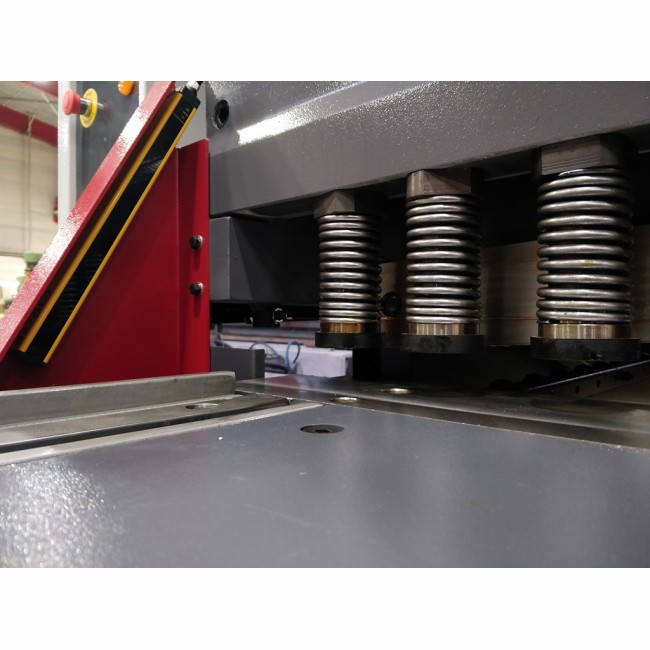

- Les serre-tôle hydrauliquest indépendants et rapprochés aux extrémités pour la coupe des bandes étroites. La précision et la qualité de coupe dépendent également de l’efficacité des serre-tôle qui assurent une force de serrage variable, en relation avec l’épaisseur et la nature de la tôle à cisailler.

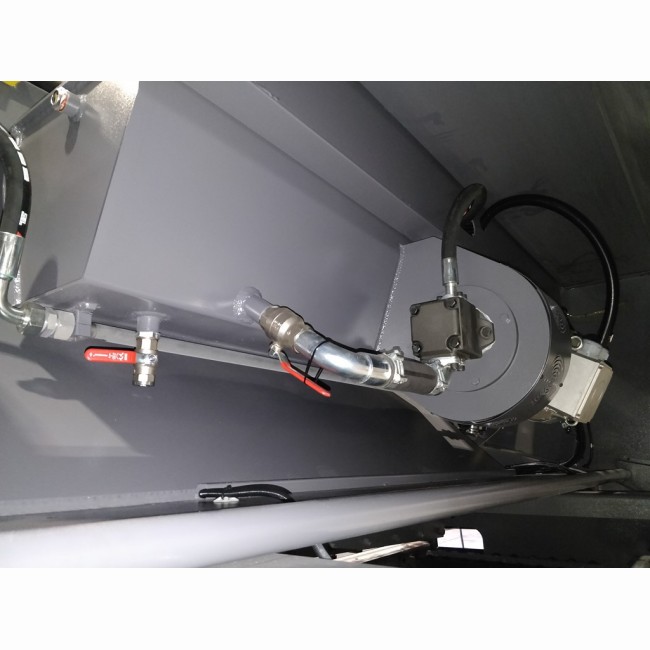

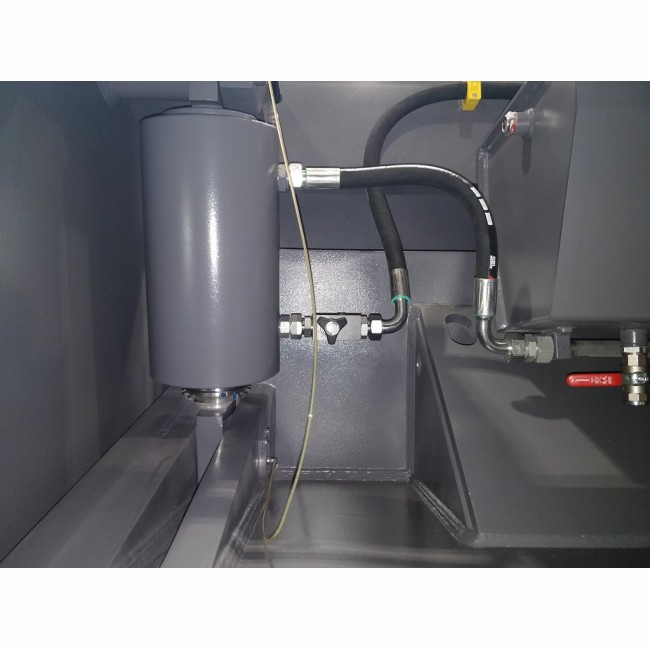

- Un équipement hydraulique de marque HOERBIGER ou REXROTH ( protégé par des clapets de surcharge ) est placé en partie inférieure et à l’avant de la machine. Il est aisément accessible, ce qui facilite les opérations de maintenance courante.
- Un Accès à l’arrière de la cisaille est protégé par 2 cellules photo – électriques contrôlée par un module de sécurité “Télémécanique” de type Préventa. Lorsque l’opérateur va chercher une tôle, il doit réarmer la commande ce qui l’oblige à regarder si personne ne se trouve dans la zone de sécurité.
- La partie arrière de la machine, totalement dégagée, permet la mise en place d’équipements tels que plans inclinés, soutiens de tôles, évacuateurs…
Caractéristiques techniques
- Longueur de coupe (mm) 4060
- Capacité de coupe acier (450N/mm²) (mm) 13
- Capacité de coupe inox (700N/mm²) (mm) 8
- Angle de coupe (°) 2,2
- Cadence (cps/min) 8
- Nombre de serres toles 23
- Capacité de la butée arriere (mm) 1000
- Précision de positionnement de la butée arriere (mm) 0,1
- Puissance du moteur du groupe hydraulique (Kw) 30
- Capacité du reservoir d'huile (L) 220
- Longueur des bras supports avants (mm) 1000
- Longueur (mm) 4830
- Profondeur (mm) 3375
- Hauteur (mm) 2160
