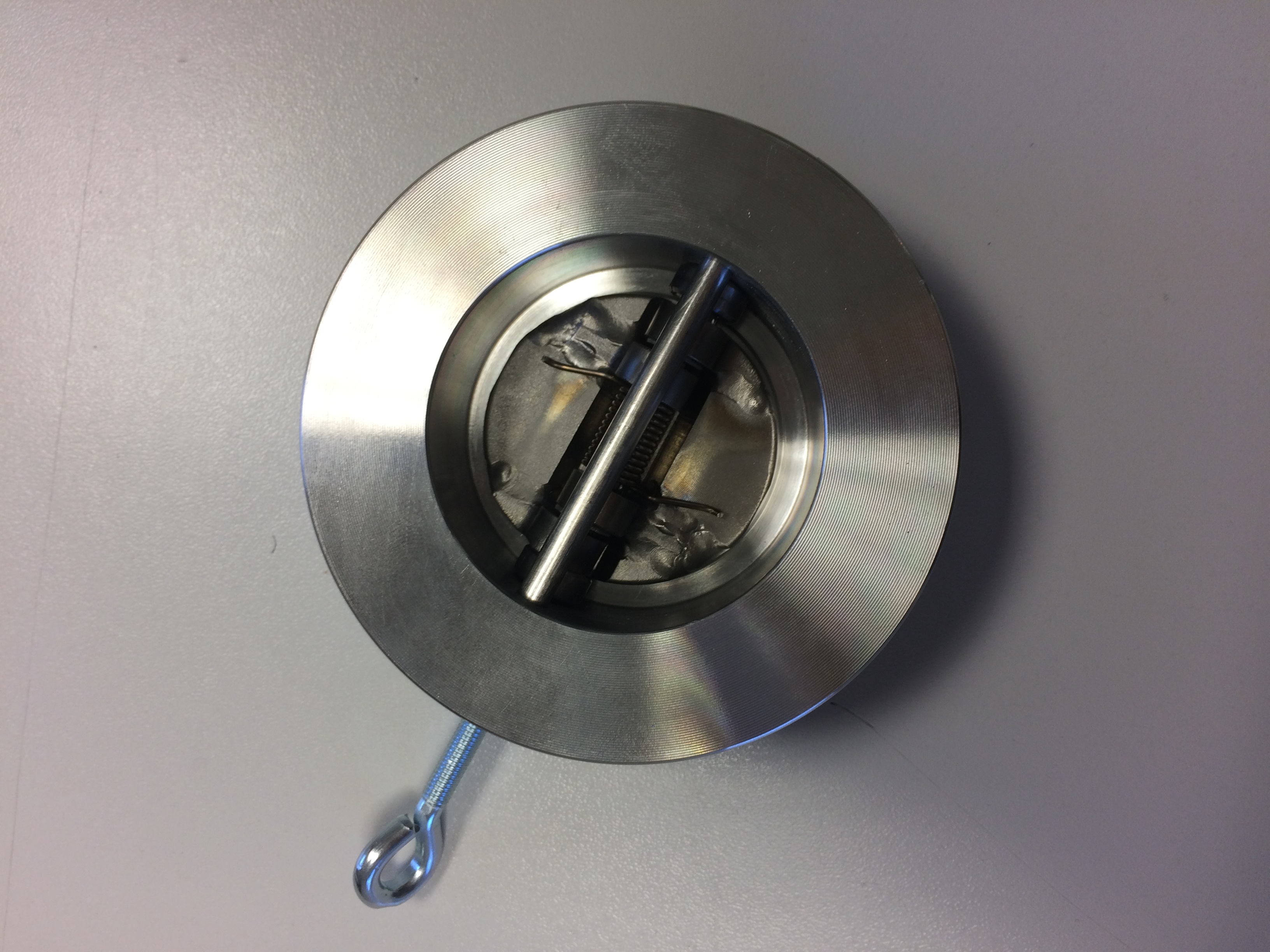

Clapet anti-retour double battant wafer / wafer-lug
Description
Clapet anti-retour à double battant destiné à l'industrie, les applications pétrole, la chimie, l'eau, le gaz, l'air, les vapeurs, etc.
La conception du double battant, grâce à l'appui du ressort au delà du centre de gravité du battant, évite tout risque de frottement. Cette construction n'entraîne pas l'usure du siège lors du décollement du battant dès que la pression augmente.

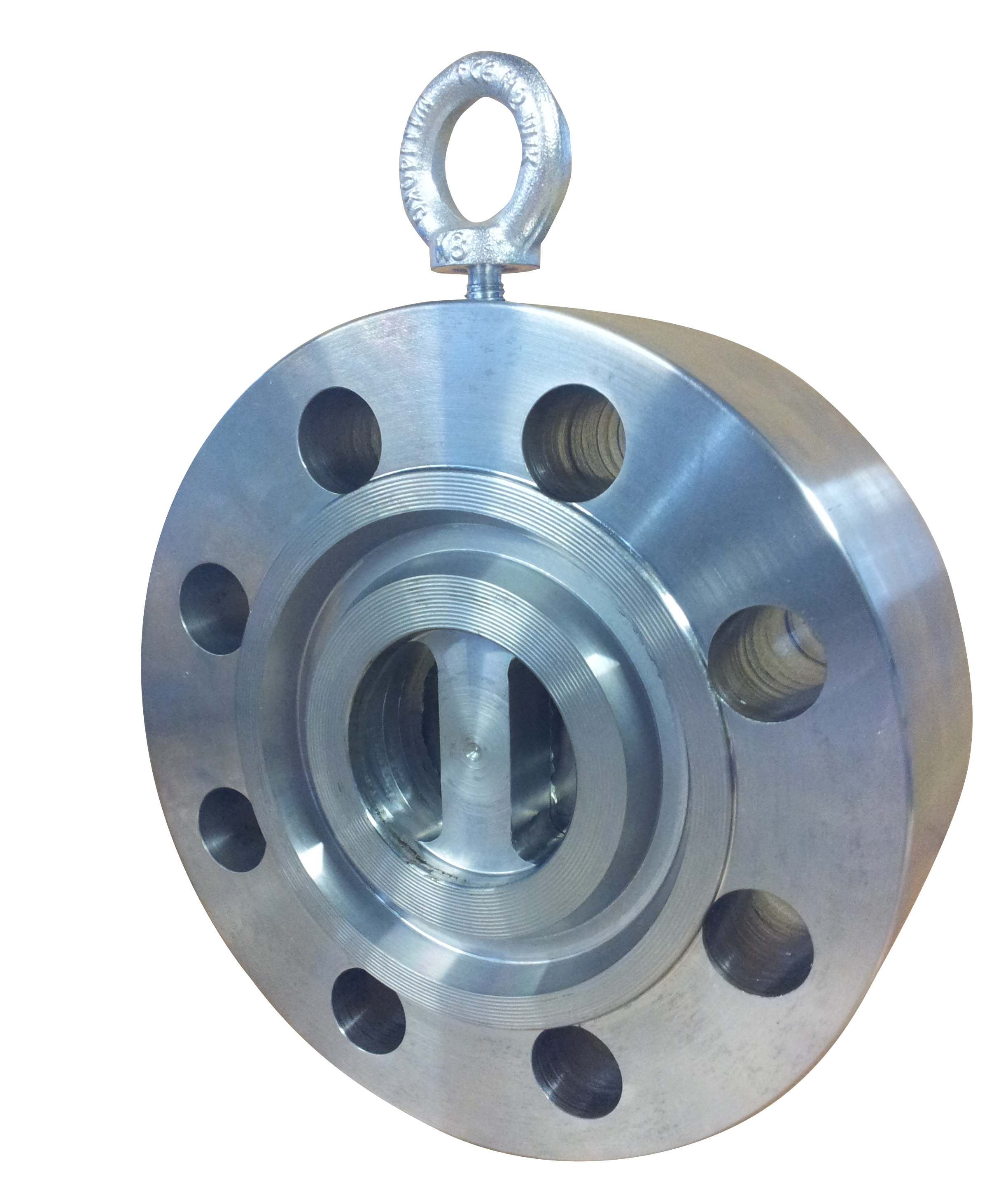

Construction en acier ou inox 316 L
DN 40 au DN 400 mm
PN 16 à PN 420
ANSI 150 RF à ANSI 1500 RF / RTJ
Version WAFER ou SÉCURITÉ FEU
Montage entre brides NF EN1092-1 - ASME B16.5
Encombrement entre brides suivant API 594 - EN 558
Installation - Entretien
Montage sur tuyauterie horizontale ou verticale avec fluide ascendant.
Installation sans support.
Dans des conditions de travail normales, ce clapet ne nécessite pas d'entretien. L'examen de l'état du ressort est conseillé tous les 2 ans.
Étanchéité interne

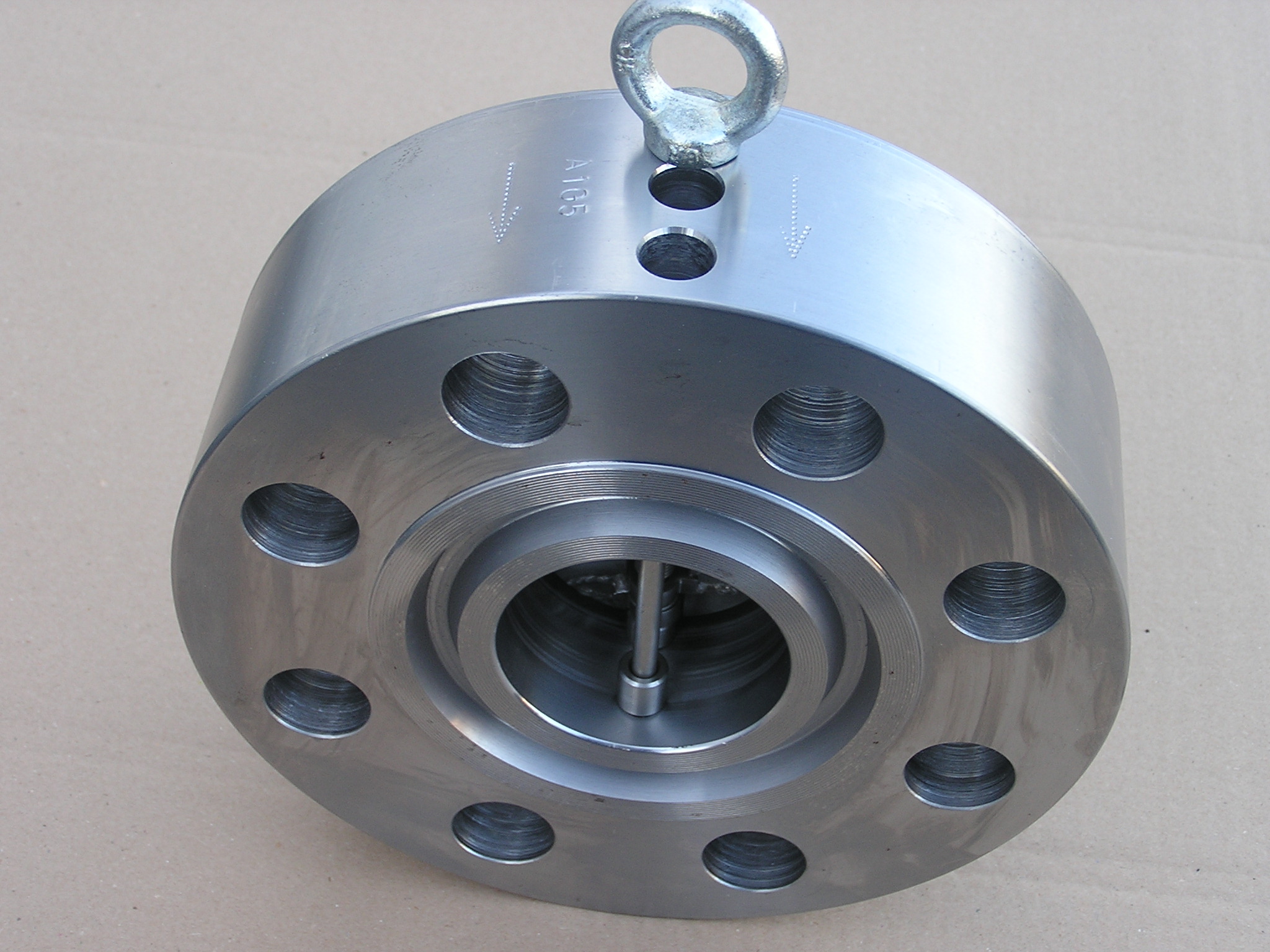

Métal/Métal suivant API 598 (Portée stellitées sur demande)
Taux de fuite autorisé : liquide 3cm³/DN»/min gaz 0,7l/DN»/min
Étanchéité suivant NF 29311
Joint élastomère sur demande (NBR, FKM, EPDM)
Domaine d'utilisation:
__
La conception du double battant, grâce à l'appui du ressort au delà du centre de gravité du battant, évite tout risque de frottement. Cette construction n'entraîne pas l'usure du siège lors du décollement du battant dès que la pression augmente.
Construction en acier ou inox 316 L
DN 40 au DN 400 mm
PN 16 à PN 420
ANSI 150 RF à ANSI 1500 RF / RTJ
Version WAFER ou SÉCURITÉ FEU
Montage entre brides NF EN1092-1 - ASME B16.5
Encombrement entre brides suivant API 594 - EN 558
Installation - Entretien
Montage sur tuyauterie horizontale ou verticale avec fluide ascendant.
Installation sans support.
Dans des conditions de travail normales, ce clapet ne nécessite pas d'entretien. L'examen de l'état du ressort est conseillé tous les 2 ans.
Étanchéité interne
Métal/Métal suivant API 598 (Portée stellitées sur demande)
Taux de fuite autorisé : liquide 3cm³/DN»/min gaz 0,7l/DN»/min
Étanchéité suivant NF 29311
Joint élastomère sur demande (NBR, FKM, EPDM)
Domaine d'utilisation:
__
Caractéristiques
Type
battant
Besoin de plusieurs devis pour comparer ?
Gagnez du temps avec la demande groupée.
Diamètre nominal du clapet antiretour :
