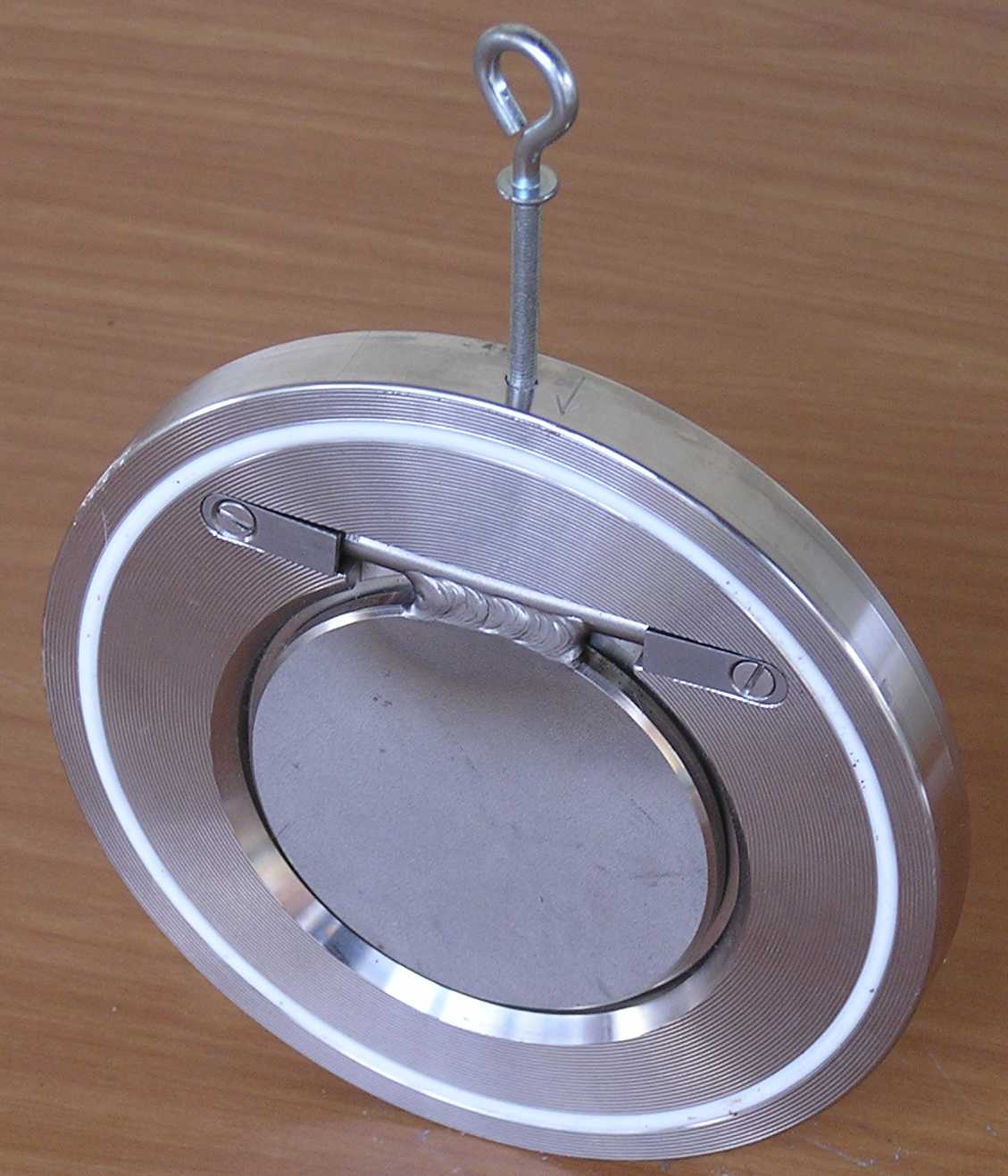

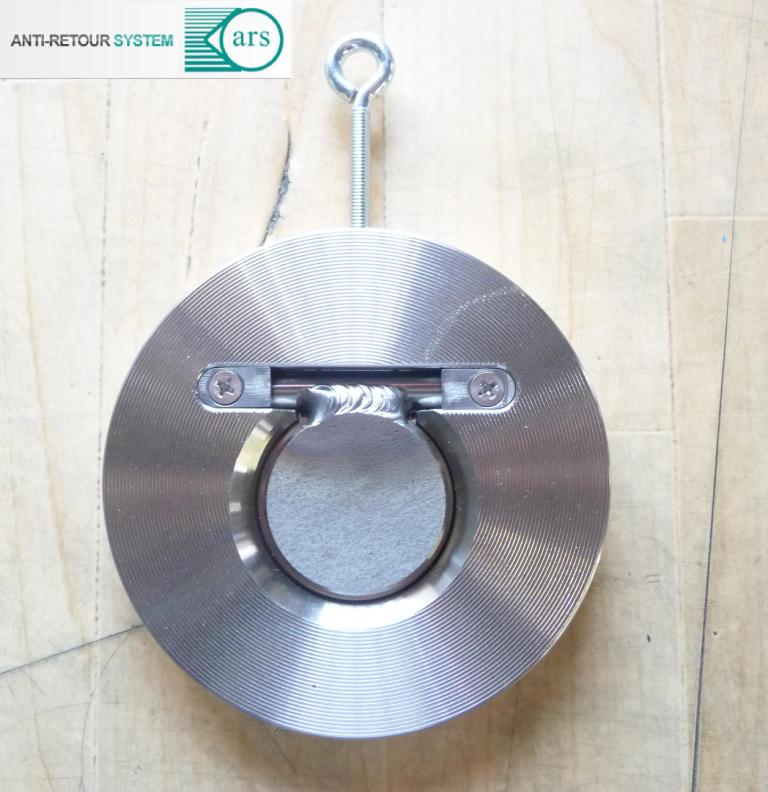

Clapet anti-retour à simple battant à insérer entre brides acier ou inox
Description
Clapet à simple battant à insérer entre brides
Construction en ACIER ou INOX, du DN 40 au DN 600 mm
Avantages - Utilisation
- Montage entre deux brides, toutes normes : ISO PN, ANSI, DIN
- Construction plate, encombrement réduit suivant NFE29377
- Robuste, léger et économique, sans entretien
- Bonne caractéristique hydraulique
- Étanchéité par joint torique ou métal/métal
- Pour tous fluides et gaz
- Pas de fuite possible vers l'extérieur : battant et axe intégrés dans le corps
Installation
Le clapet type simple battant se monte :
- Sur tuyauterie horizontale, son crochet de manutention dirigé vers le haut.
- Sur tuyauterie verticale avec sens de circulation de bas en haut.
Entretien
Pour des conditions de service particulièrement sévères, vérifier à intervalles réguliers le joint de battant.
ATTENTION : Le clapet simple battant est à proscrire sur installation à régime pulsatoire. Pour ce type d'utilisation, veuillez nous consulter.
Norme : ISO - NFE 29 337 - ANSI B 16-5
Correspondance des désignations «ISO PN» et des classes Américaines :
ISO PN20 > Class 150 ISO PN150 > Class 900
ISO PN50 > Class 300 ISO PN250 > Class 1500
ISO PN100 > Class 600 ISO PN420 > Class 2500
Caractéristiques joint :
NBR -30° à +100°C
EPDM -50° à +150°C
FPM -20° à +200°C
PTFE -200° à +260°C
Construction en ACIER ou INOX, du DN 40 au DN 600 mm
Avantages - Utilisation
- Montage entre deux brides, toutes normes : ISO PN, ANSI, DIN
- Construction plate, encombrement réduit suivant NFE29377
- Robuste, léger et économique, sans entretien
- Bonne caractéristique hydraulique
- Étanchéité par joint torique ou métal/métal
- Pour tous fluides et gaz
- Pas de fuite possible vers l'extérieur : battant et axe intégrés dans le corps
Installation
Le clapet type simple battant se monte :
- Sur tuyauterie horizontale, son crochet de manutention dirigé vers le haut.
- Sur tuyauterie verticale avec sens de circulation de bas en haut.
Entretien
Pour des conditions de service particulièrement sévères, vérifier à intervalles réguliers le joint de battant.
ATTENTION : Le clapet simple battant est à proscrire sur installation à régime pulsatoire. Pour ce type d'utilisation, veuillez nous consulter.
Norme : ISO - NFE 29 337 - ANSI B 16-5
Correspondance des désignations «ISO PN» et des classes Américaines :
ISO PN20 > Class 150 ISO PN150 > Class 900
ISO PN50 > Class 300 ISO PN250 > Class 1500
ISO PN100 > Class 600 ISO PN420 > Class 2500
Caractéristiques joint :
NBR -30° à +100°C
EPDM -50° à +150°C
FPM -20° à +200°C
PTFE -200° à +260°C
Caractéristiques
Type
battant
Matière
inox
