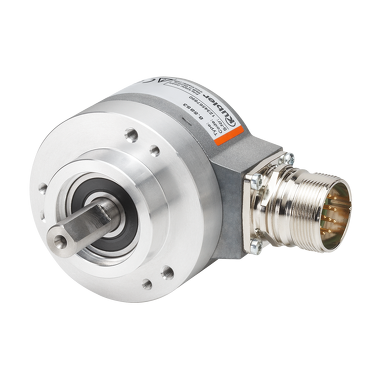

Codeur Absolu monotour - Sendix 5853

Pour la technologie d'entraînement.

Codeurs avec piste incrémentale supplémentaire.
Les codeurs absolus monotours Sendix 5853 / 5873 avec interface SSI ou BiSS et technologie de capteurs optiques atteignent une résolution de 21 bits maximum.

Ces codeurs sont également disponibles avec une piste incrémentale supplémentaire. Modèle spécial pour un montage sur l'entraînement direct, dans la technologie des ascenseurs.

Mécaniquement

Dimension: Ø 58 mm

Type d'arbre

• 6 mm arbre, avec méplat
• 10 mm arbre, avec méplat
• 1/4" arbre, avec méplat
• 3/8" arbre, avec méplat

Type de bride

• Bride synchro / servo
• Bride de serrage
• Bride carrée
• Ø 58.00 mm
• Ø 63,50 mm

Température de fonctionnement: -40 °C ... +90 °C

Indice de protection
IP65IP67

Raccordements:

• Câble axial
• Câble radial
• Connecteur M23 axial
• Connecteur M23 radial
• Connecteur M12 axial
• Connecteur M12 radial

Vitesse de rotation max.: 12.000 min-1

Poids: 350 g

Électrique

Balayage: optique

Résolution max.
2.048 ppr Incrémentaux
21 Bit Monotour

Tension d'alimentation

• 5 V DC
• 10...30 V DC

Interfaces

• SSI, binär
• SSI, gray
• SSI + 2048 ppr SinCos
• SSI + 2048 ppr RS422
• BiSS
• BiSS + 2048 ppr SinCos
• BiSS + 2048 ppr RS422

Fiable et insensible
Montage des roulements dans un design Safety-Lock™ pour une résistance contre les vibrations et les erreurs d'installation.
Grâce à l'indice de protection IP67 et à une large plage de température de -40°C à +90°C, il peut également être utilisé à l'extérieur.

Polyvalent
Haute précision avec une mise à jour des données de la valeur de position ? 1?s
Rétroaction haute résolution en temps réel via les sorties SinCos et RS422 à 21 bits entièrement numériques ou incrémentielles.
Profil codeur BiSS-C BP3.
Cycles de régulation courts, fréquence d'horloge avec SSI jusqu'à 2 MHz / avec BiSS jusqu'à 10 MHz.
