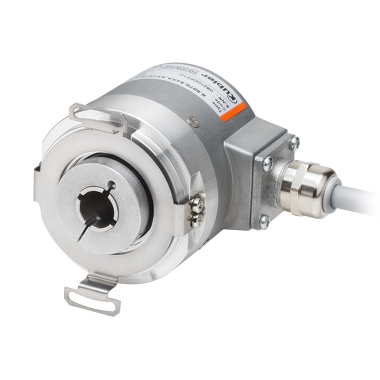

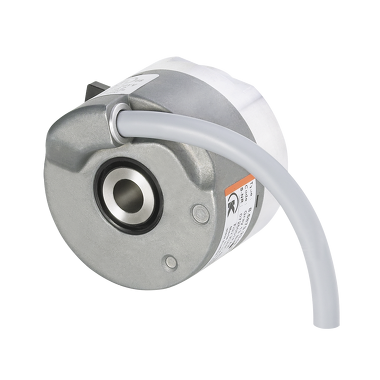

Codeur Absolu monotour - Sendix 5873

Pour la technologie d'entraînement. Codeurs avec piste incrémentale supplémentaire.

Les codeurs absolus monotours Sendix 5853 / 5873 avec interface SSI ou BiSS et technologie de capteurs optiques atteignent une résolution de 21 bits maximum.

Ces codeurs sont également disponibles avec une piste incrémentale supplémentaire.

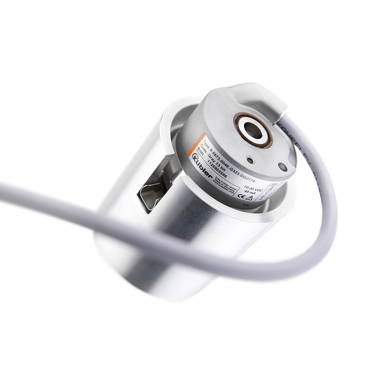

Modèle spécial pour un montage sur l'entraînement direct, dans la technologie des ascenseurs.

Mécaniquement

Dimension: Ø 58 mm

Type d'arbre

• 10 mm axe creux, traversant
• 12 mm axe creux, traversant
• 14 mm axe creux, traversant
• 15 mm axe creux, traversant
• 3/8 " axe creux, traversant

Type de bride

• Ø 58.00 mm
• Ø 63.00 mm
• Ø 65.00 mm
• Ø 72.00 mm

Température de fonctionnement: -40 °C ... +90 °C

Indice de protection: IP65/IP67

Raccordements:

• Câble axial
• Câble radial
• Câble tangentiel
• Connecteur M23 radial
• Connecteur M12 radial

Vitesse de rotation max.: 9.000 min-1

Poids: 350 g

Électrique

Balayage: optique

Résolution max.:

• 2.048 ppr Incrémentaux
• 21 Bit Monotour

Tension d'alimentation:

• 5 V DC
• 10...30 V DC

Interfaces

• SSI, binär
• SSI, gray
• SSI + 2048 ppr SinCos
• SSI + 2048 ppr RS422
• BiSS
• BiSS + 2048 ppr SinCos
• BiSS + 2048 ppr RS422

Fiable et insensible

• Montage des roulements dans un design Safety-Lockâ„¢ pour une résistance contre les vibrations et les erreurs d'installation.
• Grâce à l'indice de protection IP67 et à une large plage de température de -40°C à +90°C, il peut également être utilisé à l'extérieur.

Polyvalent

• Haute précision avec une mise à jour des données de la valeur de position ? 1?s
• Rétroaction haute résolution en temps réel via les sorties SinCos et RS422 à 21 bits entièrement numériques ou incrémentielles.
• Profil codeur BiSS-C BP3.
• Cycles de régulation courts, fréquence d'horloge avec SSI jusqu'à 2 MHz / avec BiSS jusqu'à 10 MHz.
