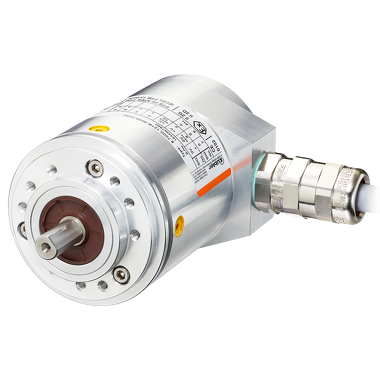

Codeur Absolu monotour - Sendix 7053

Protection contre les explosions : Codeurs homologués ATEX / IECEx.

Les codeurs absolus Sendix monotour 7053 / 7073 avec interface SSI ou BiSS et capteurs optiques offrent une protection contre les explosions dans un boîtier compact de 70 mm en aluminium résistant à l'eau de mer. Les codeurs résistants aux chocs et aux vibrations fonctionnent de manière flexible avec une résolution jusqu'à 17 bits et sont disponibles avec des sorties de câble axiales et radiales.

Mécaniquement

• Dimension : Ø 70 mm
• Type d'arbre :
  • 10 mm arbre, avec méplat
  • 12 mm arbre, avec rainure de clavette
• Type de bride : Ø 70.00 mm
• Température de fonctionnement : -40 °C ... +60 °C
• Indice de protection : IP67
• Raccordements : Câble axial, Câble radial
• Vitesse de rotation max. : 6.000 min-1
• Poids : 1500 g

Électrique

• Balayage : optique
• Résolution max. : 17 Bit Monotour
• Tension d'alimentation : 10...30 V DC
• Interfaces :
  • SSI, binär
  • SSI, gray
  • BiSS

Fiche technique

• Sendix 7053 / 7073 PDF ? 996,8 KB | 09.2025
• DE, EN, FR

Instructions d'utilisation

• Sendix 7000, 7020, 7053, 7058, 7063, 7068, 7073, 7078, 7083, 7088 PDF ? 3,6 MB | 09.2025
• DE, EN, FR

Paramètres de sécurité

• Sendix 7053 MTTFd Multilingue: Allemand, Anglais PDF ? 158,3 KB | 09.2025

Certificat de conformité

• 70XX CE Multilingue: Allemand, Anglais, Français PDF ? 173,3 KB | 09.2025

CAD mécanique / STEP

• Sendix 7053 ATEX / IECEx ZIP ? 634,9 KB | 09.2025

Certificats Produits

• 70xx - ATEX Certificat d'examen UE de type PDF ? 1,3 MB | 09.2025 DE, EN
• 70xx - IECEx Certificat de conformité Website

Nota

• BiSS - Description du protocole Bidirectionnel Website
• BISS - Description du protocole Unidirectionnel Website
• BISS - Profil d'encodeur PB3 Website
• BISS - Drives list Multilingue: Allemand, Anglais PDF ? 23,6 KB | 09.2025
• BiSS - Profil universel PB0 Website
• BiSS - Interface Homepage Website

Brochures

• BiSS PDF ? 2,8 MB | 09.2025 DE, EN

Compact et sûr

Installation possible dans des espaces d'installation limités.
Faible profondeur de montage, diamètre 70 mm.
Sortie de câble compacte axiale ou radiale.
Utilisable dans les applications maritimes - boîtier et bride en aluminium résistant à l'eau de mer.
Reste étanche même dans des conditions d'utilisation difficiles et offre une protection élevée contre les pannes de terrain (indice de protection IP67).

Protection contre les explosions

Type « Enveloppe résistante à la pression ».
ATEX avec certificat d'examen de type CE.
IECEx avec certificat de conformité (CoC).
