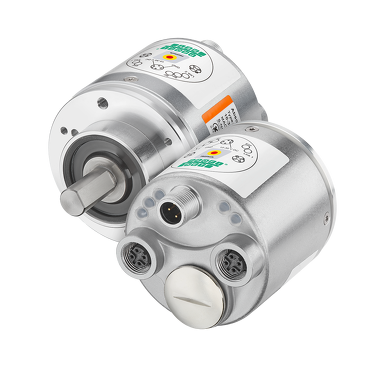

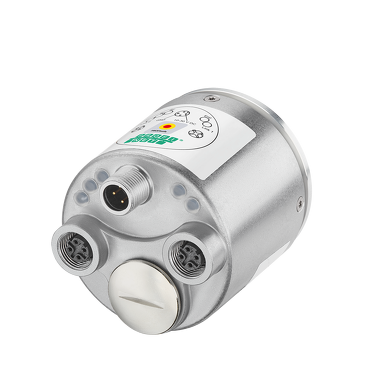

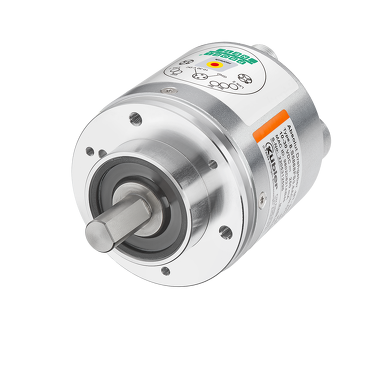

Codeur Absolu monotour - Sendix S5858FS3

Pour les applications de sécurité - codeurs Sendix S58 PROFIsafe

Les codeurs optiques absolus Sendix S58 PROFIsafe sont basés sur la nouvelle plateforme de codeurs Ethernet industriel de Kübler et sont donc conçus dès aujourd'hui pour les futurs concepts de l'industrie 4.0.

Le serveur web intégré en est un exemple : les fonctionnalités ou les ajustements peuvent être mis en œuvre rapidement et facilement à tout moment.

En tant que codeurs certifiés SIL3 / PLe avec conception redondante et interface PROFINET, ils prennent en charge le profil PROFIsafe et sont prédestinés aux applications de sécurité.

Mécaniquement

• Dimension : Ø 58 mm
• Type d'arbre :
  • 10 mm arbre, avec méplat
  • 12 mm arbre, avec méplat
  • 3/8" arbre, avec méplat
  • 10 mm arbre, avec clavette
  • 3/8" arbre, avec clavette
  • 12 mm arbre, avec clavette
• Type de bride :
  • Bride synchro / servo
  • Bride de serrage
  • Bride carrée
  • Ø 58.00 mm
  • Ø 63,50 mm
• Température de fonctionnement : -40 °C ... +80 °C
• Indice de protection : IP65 IP67
• Raccordements : Connecteur M12 axial
• Vitesse de rotation max. : 9.000 min-1
• Poids : 450 g

Électrique

• Balayage : optique
• Résolution max. : 24 Bit Monotour
• Tension d'alimentation : 10...30 V DC
• Interfaces :
  • PROFIsafe
  • PROFINET IO

Options

• Sur demande :
  • Protection EX zone 2/22
  • Test au brouillard salin

Fiable et sûr

Robuste
Structure robuste Safety-Lock™ des roulements pour une résistance élevée aux vibrations et aux erreurs d'installation.

Haute résolution
Monotour 15 bits (safe) ou 24 bits (non safe).

Sûr
SIL 3, Performance Level Ple, Safety Category Cat. 3.
Transmission par télégrammes Safety 36/37, selon BP et XP.

100 % à l'épreuve du temps
Mise en place rapide et facile de fonctionnalités et d'adaptations grâce au serveur web intégré.
Mise à jour de la cybersécurité en préparation / Haute disponibilité de l'installation, protection contre les abus (selon CEI 62443).

Fonctionnalité PROFINET la plus récente

• PROFINET IO, RT, IRT permet l'intégration dans des applications avec différentes exigences en termes de performances.
• Supporte le mode isochrone et peut ainsi s'implémenter dans des réseaux pour des temps réels durs avec des cycles d'horloge jusqu'à 500 µs.
• PROFINET v2.4.1, Encoderprofil V 4.2, PROFIsafe Profil v2.6.1, PROFIdrive Profil v4.2
• Idéal pour des applications hautement synchrones comme par exemple la synchronisation d'axes.
• Interopérabilité entre différents constructeurs de commandes et d'entraînements grâce au profil PROFIdrive.
• Serveur web intégré pour la mise à jour du firmware.
