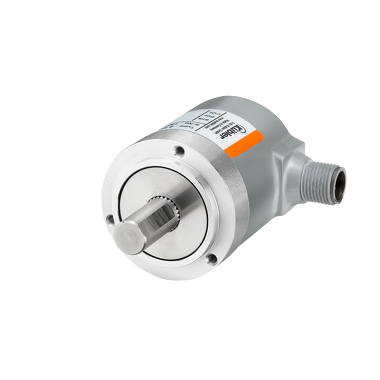

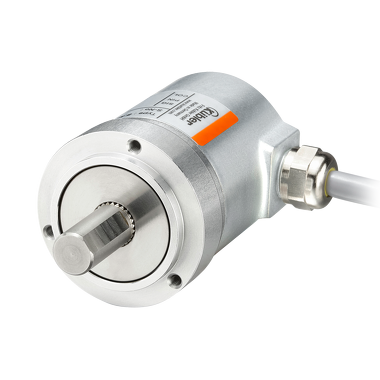

Codeur Absolu multitour - Sendix M3663R
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÃœBLER
En savoir plus
Description
Energy Harvesting Technology : Codeur électronique multitours - extrêmement robuste !
Le codeur absolu multitours Sendix M3663R avec interface SSI et technologie de capteurs magnétiques est basé sur la technologie Energy Harvesting et est équipé sans réducteur et sans batterie. Les particularités sont la construction extrêmement robuste, l'indice de protection très élevé et la charge élevée sur les roulements. Une version en acier inoxydable est disponible pour une robustesse et une résistance à l'eau de mer maximales. Ce codeur offre une performance supérieure et durable dans les environnements les plus difficiles.
Mécaniquement
Dimension
Ø 36 mm
Type d'arbre
6 mm arbre, avec méplat
8 mm arbre, avec méplat
10 mm arbre, avec méplat
1/4 " arbre, avec méplat
Type de bride
Bride de serrage
Ø 42.00 mm
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP66, IP67, IP69k
Raccordements
Câble radial, Connecteur M12 radial
Vitesse de rotation max.
4.000 min-1
Poids
250 g
Électrique
Balayage
magnétique
Résolution max.
14 Bit Monotour, 24 Bit Multitours
Tension d'alimentation
10...30 V DC
Interfaces
SSI, binär
SSI, gray
Fiche technique
Sendix M3663R
PDF - 974,4 KB | 09.2025
DE, EN, FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue: Allemand, Anglais, Français
PDF - 2,9 MB | 09.2025
Paramètres de sécurité
Sendix M3663R MTTFd
Multilingue: Allemand, Anglais
PDF - 157,1 KB | 09.2025
Sistema-Bibliothèque
Multilingue: Allemand, Anglais, Français
ZIP - 6,3 MB | 09.2025
Certificat de conformité
Sendix M3663 / M3663R / M3683 / M5863 CE
PDF - 68,6 KB | 09.2025
DE, EN
CAD mécanique / STEP
Sendix M366XR
ZIP - 1,6 MB | 09.2025
CAD électronique / ePlan
Sendix M3663R
ZIP - 2,0 MB | 09.2025
Certificats Produits
UL CoC USA / Canada - Encodeurs rotatifs
PDF - 503,1 KB | 09.2025
EN
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF - 39,6 KB | 09.2025
DE, EN
Robustesse maximale
Montage robuste des roulements dans design Safety-Lockplus™ pour une résistance particulièrement élevée.
Roulement très grand.
Joint d'arbre protégé mécaniquement.
Indice de protection élevé IP66, IP67 et IP69k dans un seul appareil.
Importante plage de température de -40°C à +85°C.
Grâce à la technologie Energy Harvesting, sans engrenage et sans batterie.
Axé sur l'application
Déviation de la mesure angulaire ±0,5°.
Précision de répétition ±0,2°.
Cycles de réglage courts, fréquence de cadence avec SSI jusqu'à 2 MHz.
Résolution maxi 38 bits (14 bits ST + 24 bits MT).
Le codeur absolu multitours Sendix M3663R avec interface SSI et technologie de capteurs magnétiques est basé sur la technologie Energy Harvesting et est équipé sans réducteur et sans batterie. Les particularités sont la construction extrêmement robuste, l'indice de protection très élevé et la charge élevée sur les roulements. Une version en acier inoxydable est disponible pour une robustesse et une résistance à l'eau de mer maximales. Ce codeur offre une performance supérieure et durable dans les environnements les plus difficiles.
Mécaniquement
Dimension
Ø 36 mm
Type d'arbre
6 mm arbre, avec méplat
8 mm arbre, avec méplat
10 mm arbre, avec méplat
1/4 " arbre, avec méplat
Type de bride
Bride de serrage
Ø 42.00 mm
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP66, IP67, IP69k
Raccordements
Câble radial, Connecteur M12 radial
Vitesse de rotation max.
4.000 min-1
Poids
250 g
Électrique
Balayage
magnétique
Résolution max.
14 Bit Monotour, 24 Bit Multitours
Tension d'alimentation
10...30 V DC
Interfaces
SSI, binär
SSI, gray
Fiche technique
Sendix M3663R
PDF - 974,4 KB | 09.2025
DE, EN, FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue: Allemand, Anglais, Français
PDF - 2,9 MB | 09.2025
Paramètres de sécurité
Sendix M3663R MTTFd
Multilingue: Allemand, Anglais
PDF - 157,1 KB | 09.2025
Sistema-Bibliothèque
Multilingue: Allemand, Anglais, Français
ZIP - 6,3 MB | 09.2025
Certificat de conformité
Sendix M3663 / M3663R / M3683 / M5863 CE
PDF - 68,6 KB | 09.2025
DE, EN
CAD mécanique / STEP
Sendix M366XR
ZIP - 1,6 MB | 09.2025
CAD électronique / ePlan
Sendix M3663R
ZIP - 2,0 MB | 09.2025
Certificats Produits
UL CoC USA / Canada - Encodeurs rotatifs
PDF - 503,1 KB | 09.2025
EN
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF - 39,6 KB | 09.2025
DE, EN
Robustesse maximale
Montage robuste des roulements dans design Safety-Lockplus™ pour une résistance particulièrement élevée.
Roulement très grand.
Joint d'arbre protégé mécaniquement.
Indice de protection élevé IP66, IP67 et IP69k dans un seul appareil.
Importante plage de température de -40°C à +85°C.
Grâce à la technologie Energy Harvesting, sans engrenage et sans batterie.
Axé sur l'application
Déviation de la mesure angulaire ±0,5°.
Précision de répétition ±0,2°.
Cycles de réglage courts, fréquence de cadence avec SSI jusqu'à 2 MHz.
Résolution maxi 38 bits (14 bits ST + 24 bits MT).
